Satel ETHM-1 - Handbuch (Seite 4)

2 ETHM-1 SATEL
3 Elektronikplatine

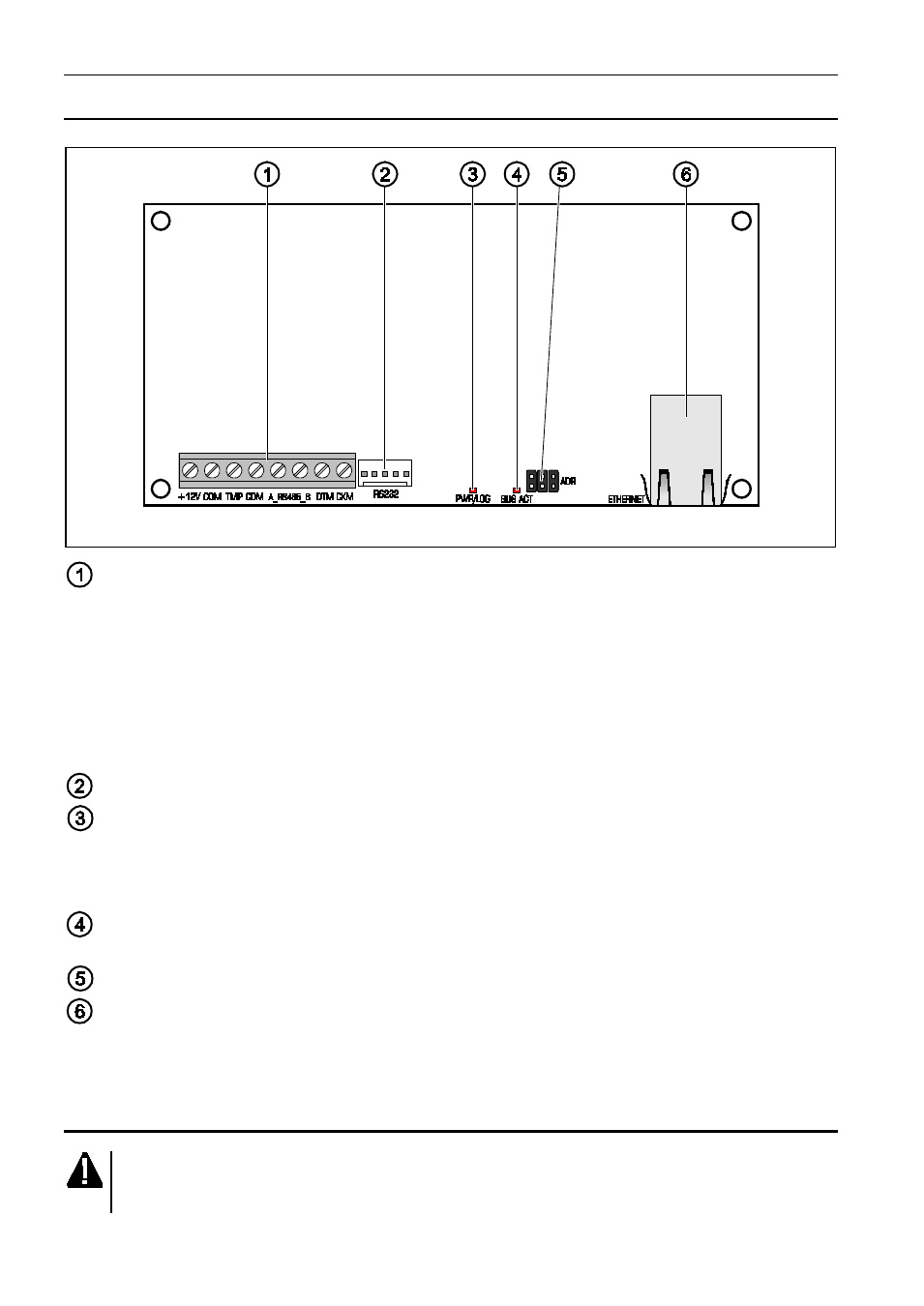

Abb. 1. Elektronikplatine des Moduls.
Klemmen:
+12V - Stromversorgungseingang (+12 V DC).
COM - Masse.
TMP - Sabotageeingang (NC). Wenn er nicht verwendet ist, wird mit der Masse
kurzgeschlossen.
A_RS485_B - nicht verwendete Klemmen.
DTM - Daten (Datenbus).
CKM - Uhr (Datenbus).
RS-232-Schnittstelle.
LED-Diode PWR/LOG:
– leuchtet – aktuelle Stromversorgung;
– blinkt – es dauert die Parametrierung oder Bedienung der Alarmzentrale über das
Modul.
LED-Diode BUS ACT, die durch Blinken den Datenaustausch mit der Zentrale
signalisiert.
Pins ADR zur Einstellung der Moduladresse (siehe: A DRESSEINSTELLUNG ).
Buchse für Anschluss des Moduls an Ethernet (TCP/IP). In der Buchse sind zwei Dioden
eingebaut. Die grüne signalisiert den Anschluss an das Netz und Datenübertragung, und
die gelbe – Übertragungsrate (leuchtet: 100 Mb; nicht leuchtet: 10 Mb).
4 Montage und Inbetriebnahme
Alle Installationsarbeiten sind bei abgeschalteter Stromversorgung
auszuführen.
