Watson-Marlow-Pumpen 120U IP31: Bedienungsanleitung
9
2.6 Fernsteuerung/
Automatiksteuerung
und -betrieb
Die Pumpe kann durch Bedienelemente außerhalb
der Pumpe bedient werden: manuell durch einen
Schalter oder ein Potentiometer; oder durch einen
automatischen Leitstand. Die AUTO-Taste muss
nicht gedrückt werden, es sei denn, die
Drehzahl soll ferngesteuert werden: Remote
Stopp/Start, Drehrichtung, Gleichstrom-
Tachoausgang und digitaler Alarmausgang
sind sowohl im manuellen als auch autom.
Modus aktiv.
Stellen Sie vor dem Fernsteuerungs-/Automatik-
betrieb sicher, dass die Pumpe betriebsbereit ist.
Die Pumpe kann durch Signale ohne Vorwarnung
eingeschaltet werden.

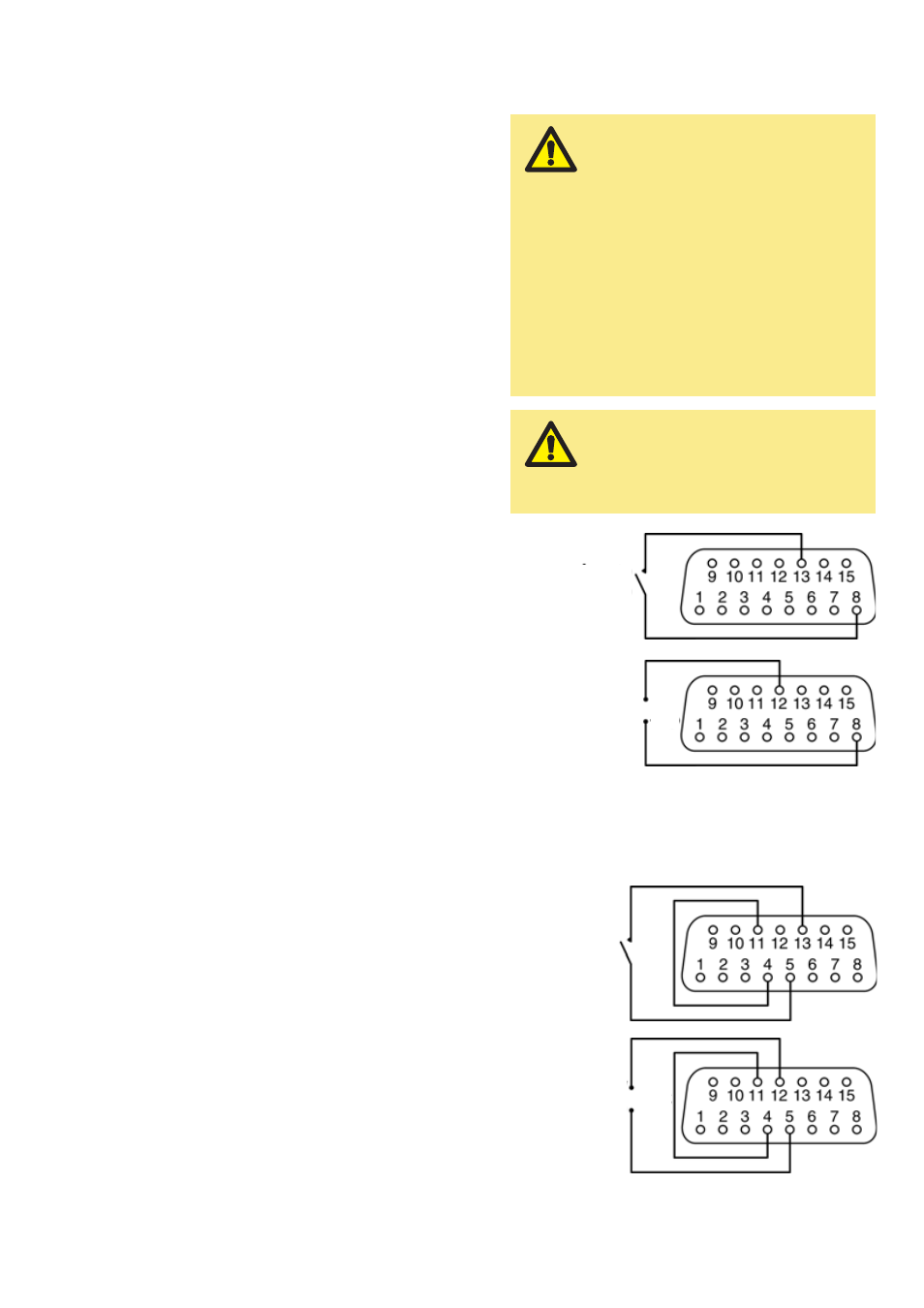

2.6.1 Stopp/Start-
Fernsteuerung, wenn
AUTO nicht gedrückt
wurde
Bauen Sie einen Schalter zwischen Pin 8 und 13 ein.
ODER:
Legen Sie ein TTL-Logiksignal an Pin 8, Masse an Pin
12, an.
Drücken Sie START auf dem Tastenfeld, um
ferngesteuerten Stopp/Start zu ermöglichen.
Siehe 2.6.6 Stopp/Start-Fernsteuerung
für
Anweisungen zum ferngesteuerten Stopp/Start,
nachdem AUTO gedrückt wurde.
2.6.2 Drehrichtung
Zur ferngesteuerten Drehrichtungsänderung:
Aktivieren Sie die Drehrichtungsfernsteuerung und
deaktivieren Sie die Taste DREHRICHTUNG
auf
dem Tastenfeld, indem eine Brücke zwischen Pin 4
und 11 eingebaut wird.
Bauen Sie einen Schalter zwischen Pin 5 und 13 ein.
ODER:
Legen Sie ein TTL-Logiksignal an Pin 5, Masse an Pin
12, an.
An dem 15-poligen
D-Steckverbinder darf keine
Netzspannung angelegt
werden. Legen Sie die
Signale entsprechend den
nachfolgenden Angaben an
die Pins an. Begrenzen Sie
die Signalstärke auf die
angegebenen Höchstwerte.
Legen Sie keine Spannung
an andere Pins an.
Anderenfalls können dauer-
hafte Schäden entstehen,
die nicht durch die Garantie
abgedeckt sind.
Die Pumpe kann jederzeit
durch Drücken von STOP auf
dem Tastenfeld, sei es im
manuellen oder autom.
Modus, angehalten werden.
Zum Anhalten
schließen
Logischer
Hochpegel
zum Anhalten
Offen: im
Uhrzeigersinn
Geschlossen:
entgegen dem
Uhrzeigersinn
0 V
+Eing.
Logischer
Tiefpegel: im
Uhrzeigersinn
Logischer
Hochpegel:
entgegen dem
Uhrzeigersinn
0 V
+Eing.
