Watson-Marlow-Pumpen 120U IP31: Bedienungsanleitung 11
2.6.6 So wechseln Sie in
den autom. Drehzahl-
betrieb
Stellen Sie vor dem Fernsteuerungs-/Automatik-
betrieb sicher, dass die Pumpe betriebsbereit ist.
Die Pumpe kann durch Signale ohne Vorwarnung
eingeschaltet werden.
Drücken Sie die Taste AUTO, um den
Automatikbetrieb auszuwählen. Ein Piepton
ertönt und die LED neben der AUTO Taste
leuchtet, um anzuzeigen, dass die
Pumpendrehzahl automatisch gesteuert wird.
Die Pumpe spricht auf das Analogsignal an,
sobald dies geschehen ist. Autom. Anlauf wird
automatisch eingeschaltet. Die einzigen aktiven
Tasten sind STOP, AUTO/MAN und
DREHRICHTUNG.
Ist der Fernsteuerungs-Drehrichtungseingang
aktiv und ist die Drehrichtungsfreigabe-Brücke
angebracht, ist die Taste DREHRICHTUNG
inaktiv. Ist die Tastenfeldverriegelung aktiviert,
sind nur die Tasten STOP und START aktiv.
STOP hält die Pumpe an und schaltet sie auf
manuelle Steuerung (oder, wenn die Pumpe
durch ferngesteuertes Schalten auf
Automatikbetrieb gestellt wurde, in den autom.
Stoppzustand—siehe Alternative, unten). Wenn
START mehr als 1 Sekunde lang gedrückt wird,
wird die Tastenfeldverriegelung ein- bzw. aus-
geschaltet.
Die Pumpe zeigt die Drehzahl an, mit welcher
sich die Pumpe nach Erhalt eines Hoch-Signals
(20 mA oder 10 V) dreht.
Alternative ...
Ein Fernsteuerungssignal kann autom. oder manelle
Steuerung auswählen, wobei die AUTO
Tasteneinstellung auf dem Tastenfeld übersteuert
wird.

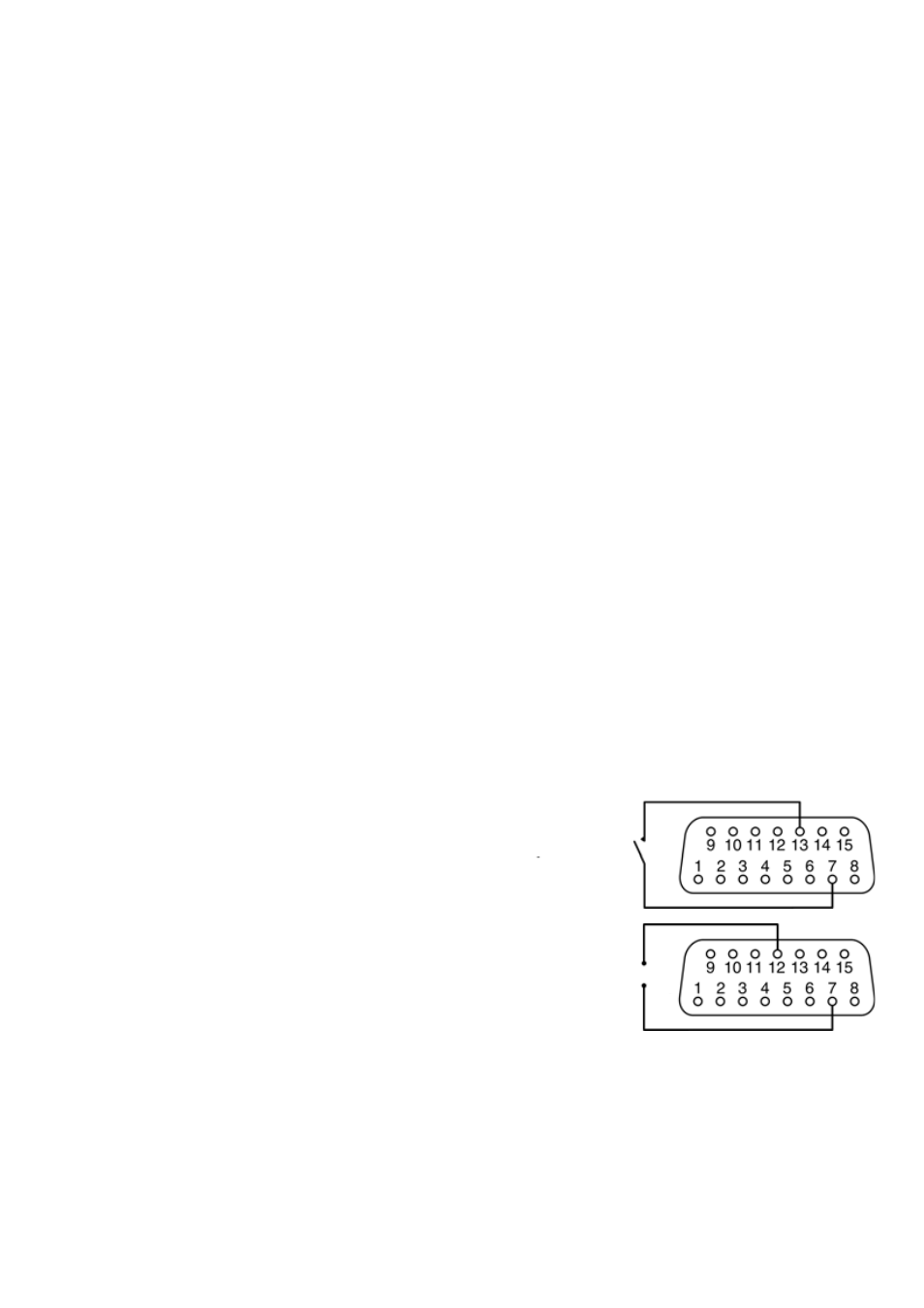

Bauen Sie einen Schalter oder eine Brücke zwischen
Pin 7 und 13 ein.
ODER:
Legen Sie ein TTL-Logiksignal an Pin 7, Masse an Pin
12, an.
Für
Analogdrehzahl-
Steuerung
schließen
Für
Handbedienung
öffnen
Logischer
Tiefpegel für
Handbedienung
Logischer
Hochpegel für
autom. Steuerung 0 V
+Eing.
