Watson-Marlow-Pumpen 120U IP31: Bedienungsanleitung 13
2.6.9 Drehzahl:
Abgesetzter
Potentiometereingang

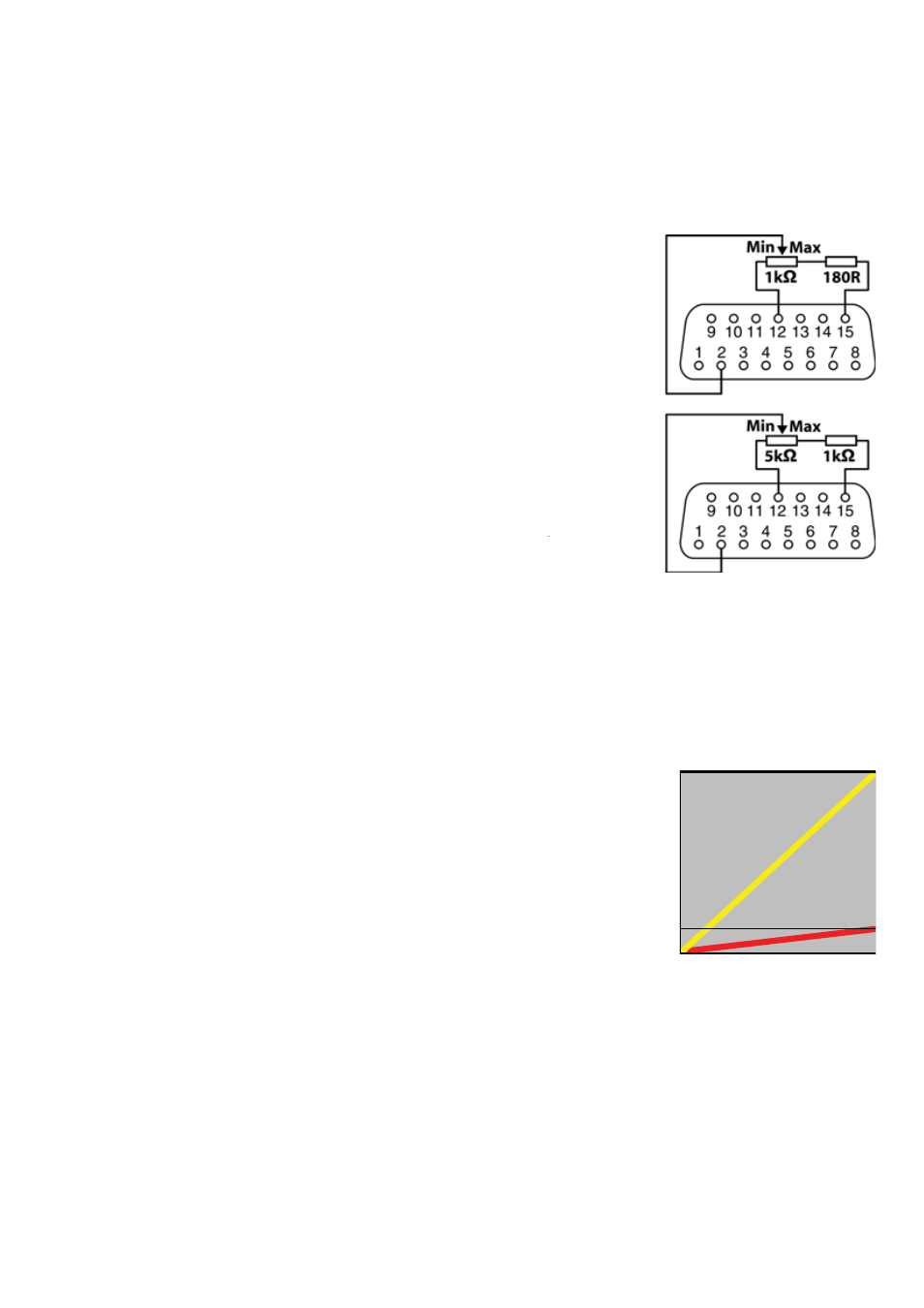

Für abgesetzten Potenziometerdrehzahleingang,
wenn AUTO gedrückt wurde:
Schließen Sie ein Potentiometer (±5 % Toleranz
empfohlen) zwischen Pin 12 und 15 an, mit einem
Widerstand in Reihe auf der Max-Seite des
Potentiometers. Ein typischer Potentiometerwert
lautet 1k
Ω-5kΩ. Der Widerstandswert sollte 180R
betragen, wenn ein 1k Ω Potentiometer verwendet
wird; der Widerstandswert sollte 1k Ω betragen,
wenn ein 5k Ω Potentiometer verwendet wird.
Hinweis: Der Widerstandswert muss evtl. erhöht
oder verringert werden, um den vollen
Pumpendrehzahlbereich zu erzielen.
Schließen Sie den Potentiometerschleifer an Pin 2
an.
Hinweis: Schalten Sie die Pumpe auf
Analogsteuerung. Ein Spannungs- und ein
Stromeingangssignal dürfen nicht gleichzeitig
angelegt werden. Die Leistung hängt von den
Toleranzen der verwendeten Komponenten ab.
2.6.10 Zulässige
Höchstdrehzahl einstellen
Bei angehaltener Pumpe drücken Sie AUTO und
AUF zusammen, um die Pumpe auf Setupbetrieb zu
schalten. Das Display zeigt die aktuelle höchst
-
zulässige Drehzahl und blinkt, um anzuzeigen, dass
sich die Pumpe im Setupbetrieb befindet. Wählen
Sie mit der Taste AUF und AB eine neue höchst-
zulässige Drehzahl aus. Drücken Sie AUTO , um die
neue höchstzulässige Drehzahl zu bestätigen.
Drücken Sie STOP, um die Änderungsfolge zu
verlassen und zur vorherigen höchstzulässigen
Drehzahl zurückzukehren. Die kleinste maximale
Drehzahl beträgt 2 U/min.
Hinweis: Zur Erhöhung der Steuerungsauflösung,
wenn die Höchstdrehzahl der Pumpe nicht erforder-
lich ist, wird die höchstzulässige Drehzahl
verringert. Dies ist besonders nützlich, wenn eine
Pumpe 101U/R mit 2 U/min. durch eine Pumpe
120U/R mit höherer Drehzahl abgelöst wird.
200 U/min
2 U/min
0 U/min
Spannung 0 V 10 V
Höchstzulässig
200 U/min
Drehzahl
Höchstzulässig
2 U/min
Abgesetztes
Potentiometer
Abgesetztes
Potentiometer
