Watson-Marlow-Pumpenköpfe 400D1, 400DM2 und 400DM3: Bedienungsanleitung
4
3.5 400DM2 und
400DM3 -
Schlauchprüfung
Die Pumpenköpfe 400DM2 und 400DM3 sind nur für
die Aufnahme von Einlassrohren mit drei Brücken
ausgelegt. Jedes Teil des konfektionierten
Schlauches mit drei Reitern weist zwei
Pumpabschnitte auf. Reduzierte Förderleistung in
einem Abschnitt ist ein Anzeichen von
Schlauchverschleiß und sollte als Indikator für den
Übergang zum zweiten
Abschnitt benutzt werden.
Beim Übergang zum zweiten Abschnitt ist zu über-
prüfen, dass der erste Schlauchabschnitt nicht vom
normalen Leitungsdruck beeinträchtigt wird. In
diesem Fall ist der komplette Schlauchabschnitt
auszutauschen.
3.6 400DM2 und
400DM3 - Einlegen
und Entnahme von
Schläuchen

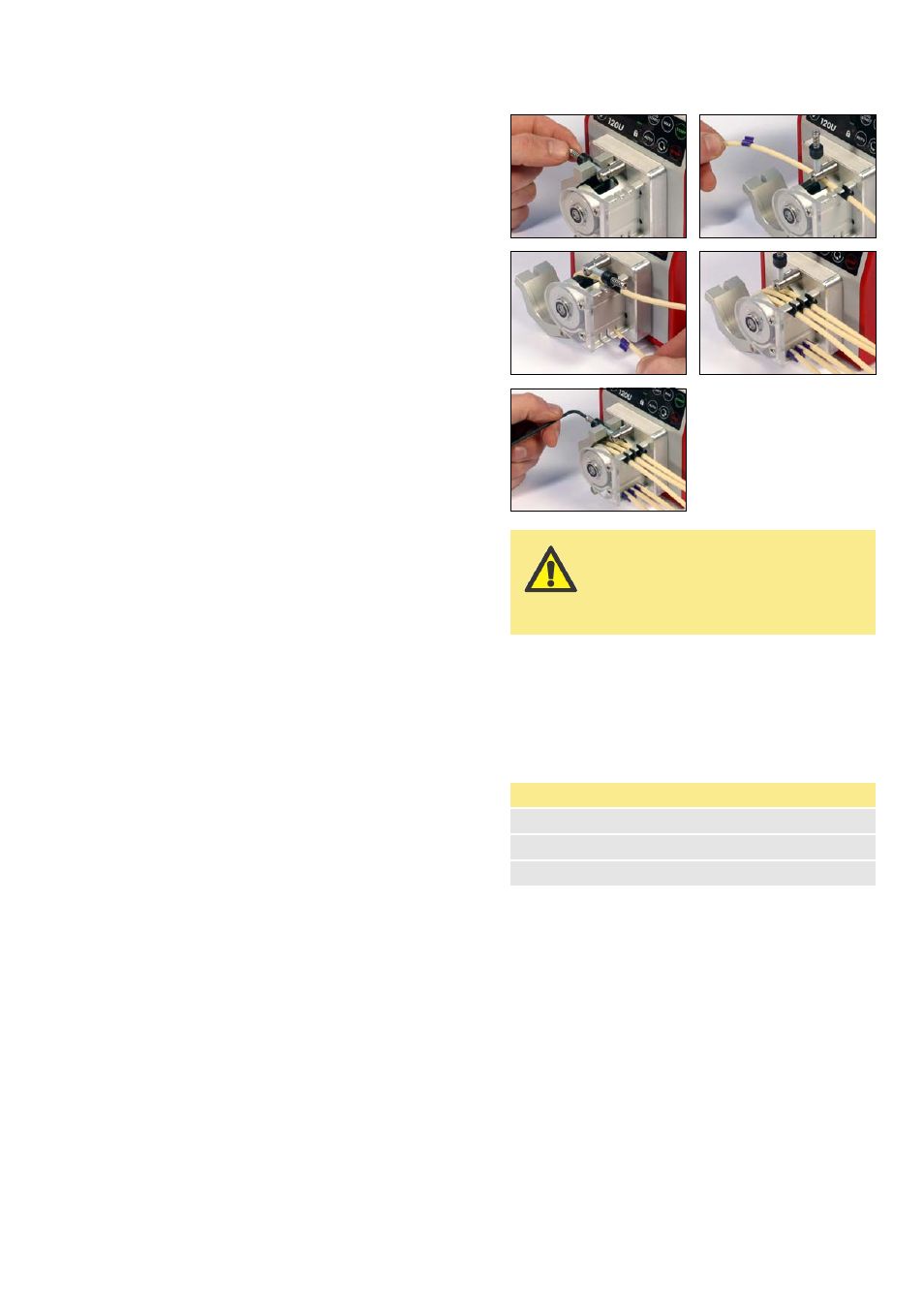

Lösen Sie das Schlauchbett durch Entriegeln
des gefederten Schlauchbettbolzens.
Positionieren Sie die erste Schlauchbrücke im
entsprechenden Schlauchbrückenhalterschlitz.
Legen Sie den Schlauch um den Rotor herum
ein. Positionieren Sie die mittlere
Schlauchbrücke im Brückenhalterschlitz unmit-
telbar gegenüber der ersten Schlauchbrücke.
Wiederholen Sie dies bei dem übrigen Kanal
(400DM2) oder den beiden übrigen Kanälen
(400DM3). Vergewissern Sie sich, dass der
Schlauch nach dem Einlegen weder
Verdrehungen noch Knicke aufweist, weil sich
dies negativ auf die Schlauchlebensdauer
auswirken würde.
Repositionieren Sie das Schlauchbett über dem
Rotor und befestigen Sie es durch
Wiedereinführen des Schlauchbettbolzens in
den Schlauchbettschlitz.
Hinweis: durch übertriebenes Anziehen des
gefederten Schlauchbettbolzens können der
Schlauch und der Pumpenkopf beschädigt
werden.
Ausbau von Schläuchen
Lösen Sie das Schlauchbett durch Entriegeln
des gefederten Schlauchbettbolzens.
Entfernen Sie beide Schlauchbrücken aus ihren
Aufnahmeschlitzen und entfernen Sie die
Schläuche aus dem Pumpenkopf.
Beschreibung
Teilenummer
Pumpenkopf 400D1
043.001D.D1C
Pumpenkopf 400DM2
043.001D.D2C
Pumpenkopf 400DM3
043.001D.D3C
Durch übertriebenes Anziehen
des gefederten Schlauchbett-
bolzens können der Schlauch
und der Pumpenkopf
beschädigt werden.
3.7 400D1, 400DM2
und 400DM3 -
Pumpenkopfersatzteile
