Watson-Marlow 505L - Handbuch (Seite 10)

Hinweis: Bei der Verwendung von 9,6-mm-Pumpsil-Schlauchelementen werden die besten
Ergebnisse mit einem High-flow-Element erzielt: Teilenummer 913.AH96.K24. Die
Schlauchklemme mit der Teilenummer MNA0345A wird benötigt, um das Element auf der
Einlassseite des Pumpenkopfs zu befestigen.

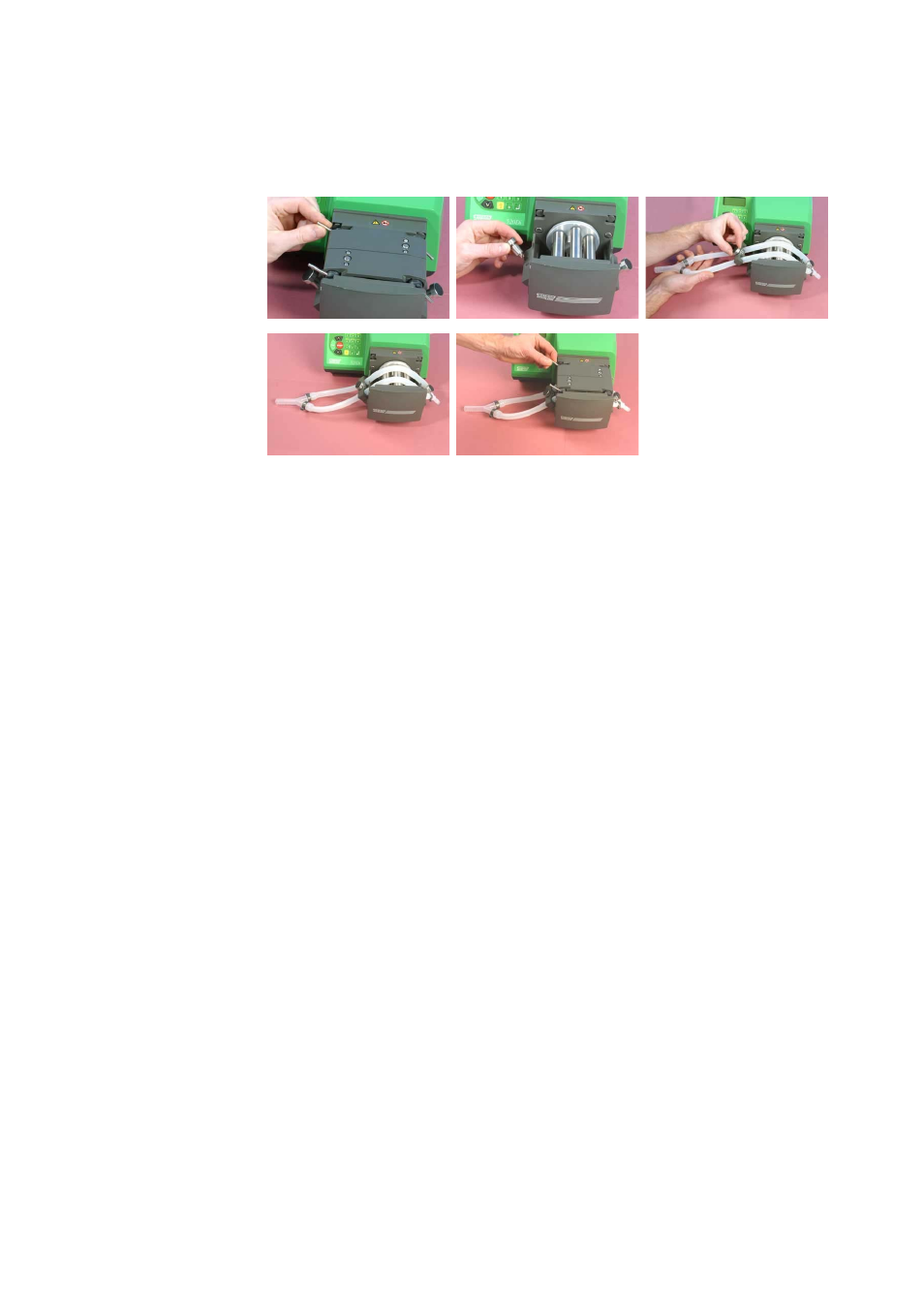

Wenn ein High-flow-Element mit einem Innendurchmesser von 9,6 mm verwendet wird:

Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben und
nehmen Sie das Schlauchbett heraus.

Entfernen Sie den Pilzkopf-Haltestift auf der Einlassseite des Pumpenkopfs, indem Sie ihn
eine Vierteldrehung entgegen dem Uhrzeigersinn drehen und dann herausziehen.
Entfernen Sie jedoch nicht den Haltestift auf der Auslassseite.
 Legen Sie das Element quer über den Rotor, sodass der kleinere Y-Schlauchverbinder
über dem Haltestift auf der Auslassseite liegt.

Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des passenden
Schlauchs gekennzeichnet. Ziehen Sie das Element straff und befestigen Sie es mit einer
9,6-mm-Schlauchklemme auf der Einlassseite des Pumpenkopfs, indem Sie die
Schlauchklemme in die Bajonett-Verriegelung einsetzen, in der sich vorher der Pilzkopf-
Haltestift befand.

Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die beiden
Spannhebel nach unten klappen.
Die Transferschläuche können nun an die Schlauchverbinder angeschlossen werden. Auf der
Einlassseite ist ein Schlauch mit 12,7 mm Innendurchmesser erforderlich.
