Watson-Marlow 505L Benutzerhandbuch
Seite 14
10 505L – Justieren des Schlauchbetts
Das Schlauchbett ist zur Verwendung mit einer Schlauchwandstärke von 2,4 mm und
Innendurchmessern von 1,6 bis 9,6 mm eingestellt. Verändern Sie keinesfalls den 14,3 mm
breiten Spalt zwischen dem Schlauchbett und der Oberseite des Pumpenkopfs.

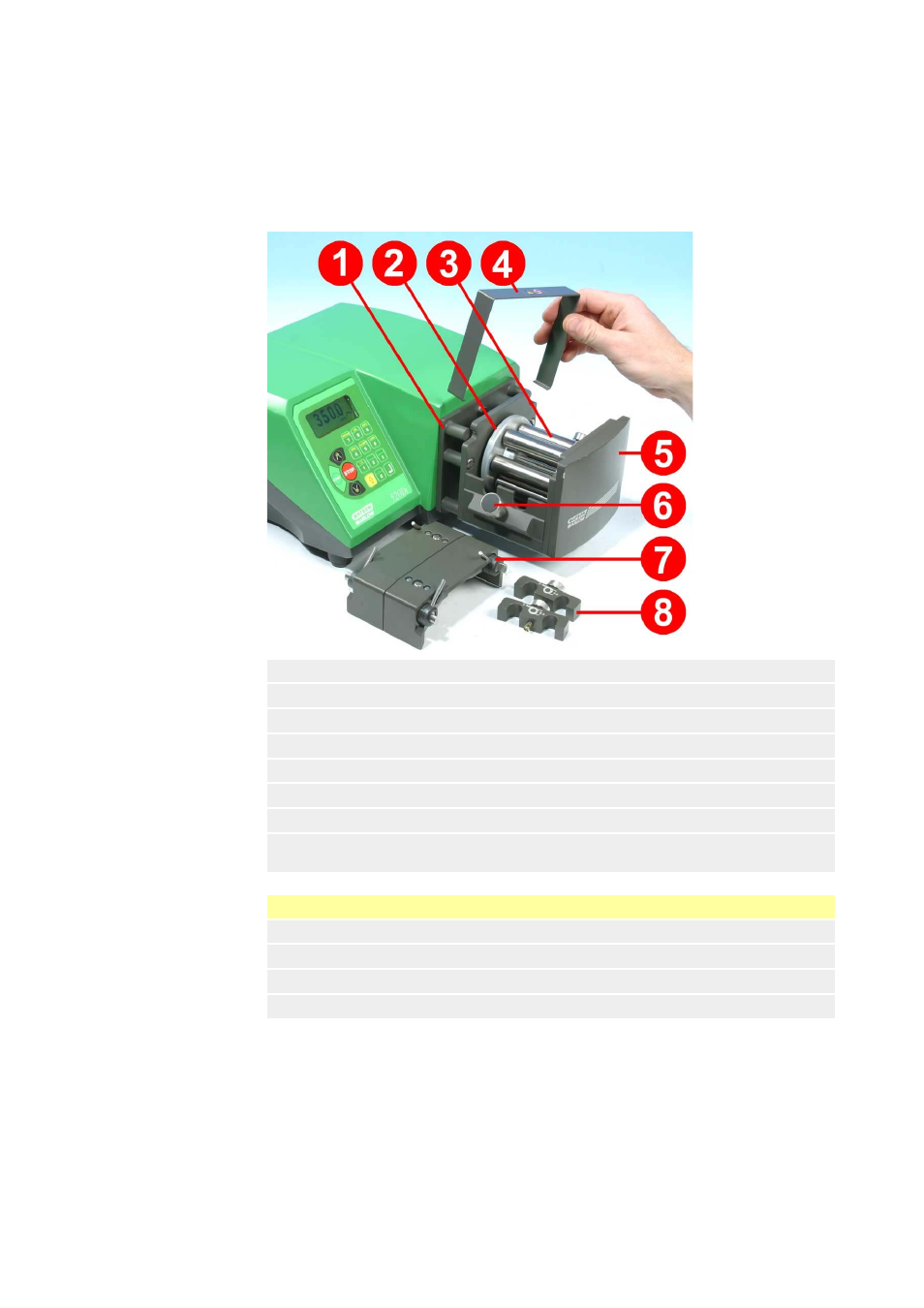

11 505L – Pumpenkopfersatzteile
1
MNA0338A
Adapterplatte
2
BB0014 Antriebswellenlager
3
MNA0371A Rotorbaugruppe
4
MN0862S
Abdeckplatte
5
MN1029C
Endplatte
6
MNA0339A
Pilzkopf-Haltestift zur Schlauchbefestigung (zwei erforderlich)
7
MNA0333A Schlauchbettbaugruppe
8
059.4001.000
Schlauchklemmensatz: enthält zwei Schlauchklemmen für jede der
sechs Schlauchgrößen
505L – Schlauchklemmen
Komplettsatz: 059.4001.000
1,6 mm Innendurchmesser: MNA0340A
3,2 mm Innendurchmesser: MNA0341A
4,8 mm Innendurchmesser: MNA0342A
6,4 mm Innendurchmesser: MNA0343A
8,0 mm Innendurchmesser: MNA0344A
9,6 mm Innendurchmesser: MNA0345A
