8.2 505L – Verwendung von Doppeleinlassschläuchen
Es lassen sich gegebenenfalls bessere Fördermengen erreichen, wenn zwei Einlassschläuche
und ein Y-Schlauchverbinder verwendet werden, um einen möglichst pulsationsarmen
Förderstrom zu erhalten.

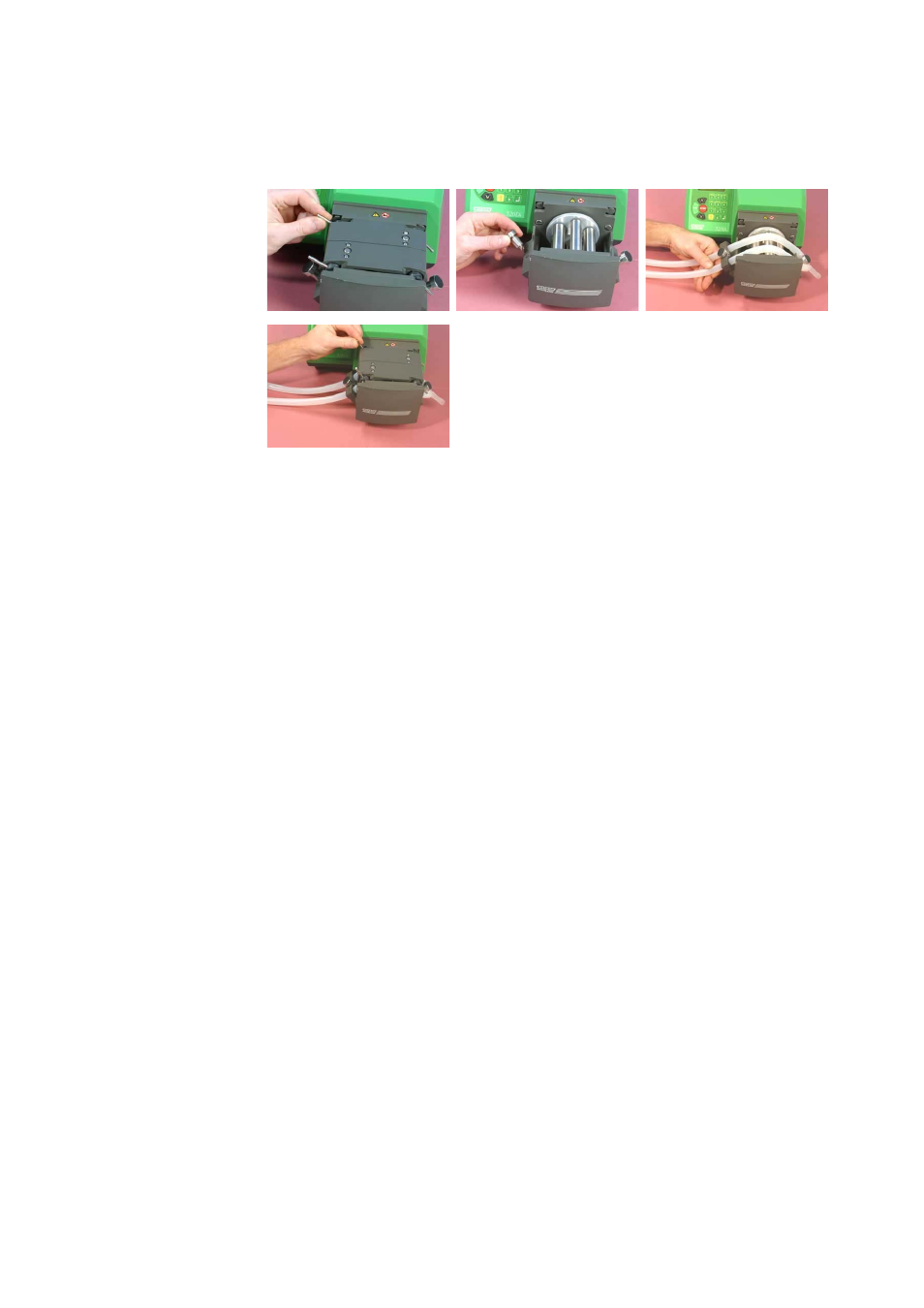

 Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben und
nehmen Sie das Schlauchbett heraus.

Entfernen Sie den Pilzkopf-Haltestift auf der Einlassseite des Pumpenkopfs, indem Sie ihn
eine Vierteldrehung entgegen dem Uhrzeigersinn drehen und dann herausziehen.
Entfernen Sie jedoch nicht den Haltestift auf der Auslassseite.

Schließen Sie zwei Schlauchstücke an die oberen Abzweige eines Y-Schlauchverbinders
an. Legen Sie die beiden Schläuche mit dem Y-Schlauchverbinder quer über den Rotor,
sodass der Y-Schlauchverbinder über dem Haltestift auf der Auslassseite liegt.
 Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des passenden
Schlauchs gekennzeichnet. Ziehen Sie die beiden Schlauchstücke straff und befestigen
Sie sie mit einer Schlauchklemme passender Größe auf der Einlassseite des
Pumpenkopfs, indem Sie die Schlauchklemme in die Bajonett-Verriegelung einsetzen, in
der sich vorher der Pilzkopf-Haltestift befand. Hierbei könnte es hilfreich sein, wenn Sie
die Schläuche zuerst in die Wölbungen der Schlauchklemme einlegen, bevor Sie die
Schlauchklemme befestigen.
 Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die beiden
Spannhebel nach unten klappen.
Die Transferschläuche können nun an die Schlauchverbinder angeschlossen werden.
