Watson-Marlow 323E - Handbuch (Seite 10)

10

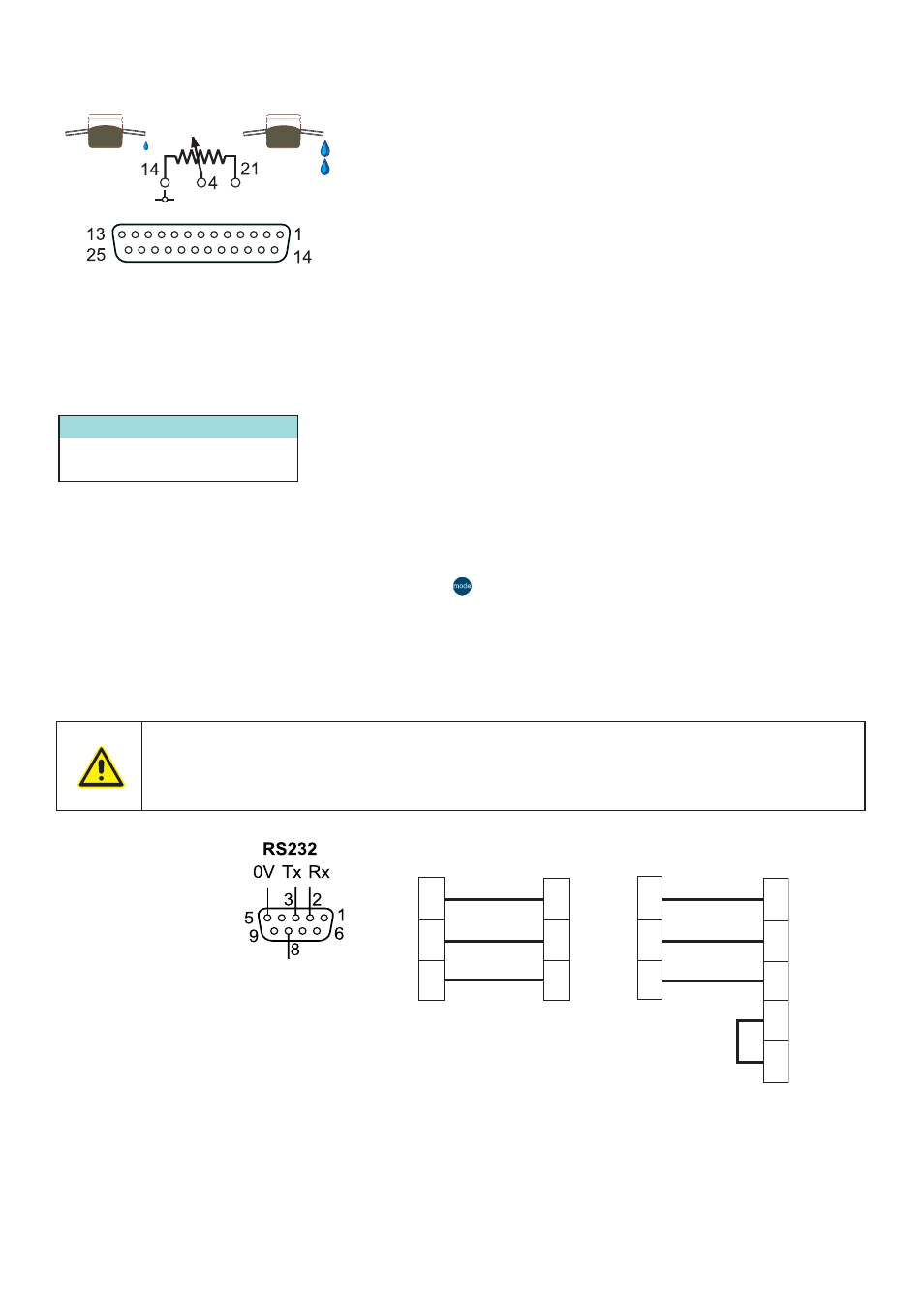

Fernsteuerung der Drehzahl
Fernsteuerung über Potentiometer(Bereich 1 kOhm bis 10 kOhm, Mindestleistung 0,25 W). Anschluss wie
abgebildet. Pumpe auf Analogsteuerung einstellen. Beim Einsatz eines Fernpotentiometers darf kein
weiteres Spannungs- oder Stromsignal angelegt sein
Serielle Schnittstelle RS232
Über die RS232-Schnittstelle können Standardfunktionen der Pumpe ausgelöst werden. An der Rückseite
der Pumpe befindet sich dafür ein 9-polige D-Steckbuchse. Watson-Marlow bietet einen Schnittstellensatz
an, der aus dem DOS-kompatiblen Steuerprogramm Pumpnet 2 und den Anschlusskabeln besteht.
Zur Anwahl der RS232 seriellen Steuerung die taste solange drücken, bis “dig” in der Anzeige erscheint.
Alle am 25-poligen D-Steckverbinder eingehenden Analogsignale oder Steuerkontakte über die
Fernbedienung werden ignoriert.
Die seriellen Schnittstelle der 323Du-Version verfügt über eine direkte Verbindung zu einer Einzelpumpe.
Die Pumpe hat keine eindeutige Identifikationsadresse. Die Pumpe hat keine unverwechselbare Adresse,
dennoch benötigt die Software eine Pumpenbenennung, die auf 1. festegelegt ist.
Als Verbindungsleitungen dürfen nur paarweise verdrillte RS232-Leitungen eingesetzt werden.
323Du
400
220
Reserved
Auf keinen Fall Netzspannung an den 9-poligen D-Steckverbinder anlegen. An die Stifte
2, 3, 5 und 8 dürfen nur RS232 Signale angelegt werden. Zwischen anderen Stiften darf
keine Spannung angelegt werden. Bei nicht Beachtung sind permanente, nicht von der
Garantie gedeckte Schäden sind nicht auszuschließen.
Anschlüsse für
RS232 Signale
(Innenseite des
Steckers der
Pumpenschnittstelle)
3
2
4
5
2
3
5
2
3
5
3
2
5
7
RS232 Standardverbindungskabel
von Watson-Marlow
9-polig
(Pumpe) zu
9-polig
(PC)
9-polig
(Pumpe) zu
25-polig
(PC)
