21
Schlauch einlegen Schlauch einlegen Schlauch einlegen Schlauch einlegen Schlauch einlegen
Die Schlauchgröße wird mit drei farbigen Stoppern gekennzeichnet.
Die Stopper teilen das konfektionierte Schlauchelement in zwei Abschnitte. Jeder dieser beiden Abschnitte
kann in die Pumpenkassette eingelegt werden, so dass sich die Nutzungsdauer des Schlauches verdoppelt.
Schlauchelemente regelmäßig überprüfen und den zweiten Abschnitt einlegen, bevor es zu Ausfällen
kommt. Darauf achten, dass der Schlauch nicht an der Kassettenbahn festklebt. Immer die gesamte Oberfläche
des in der Kassette befindlichen Schlauches überprüfen.

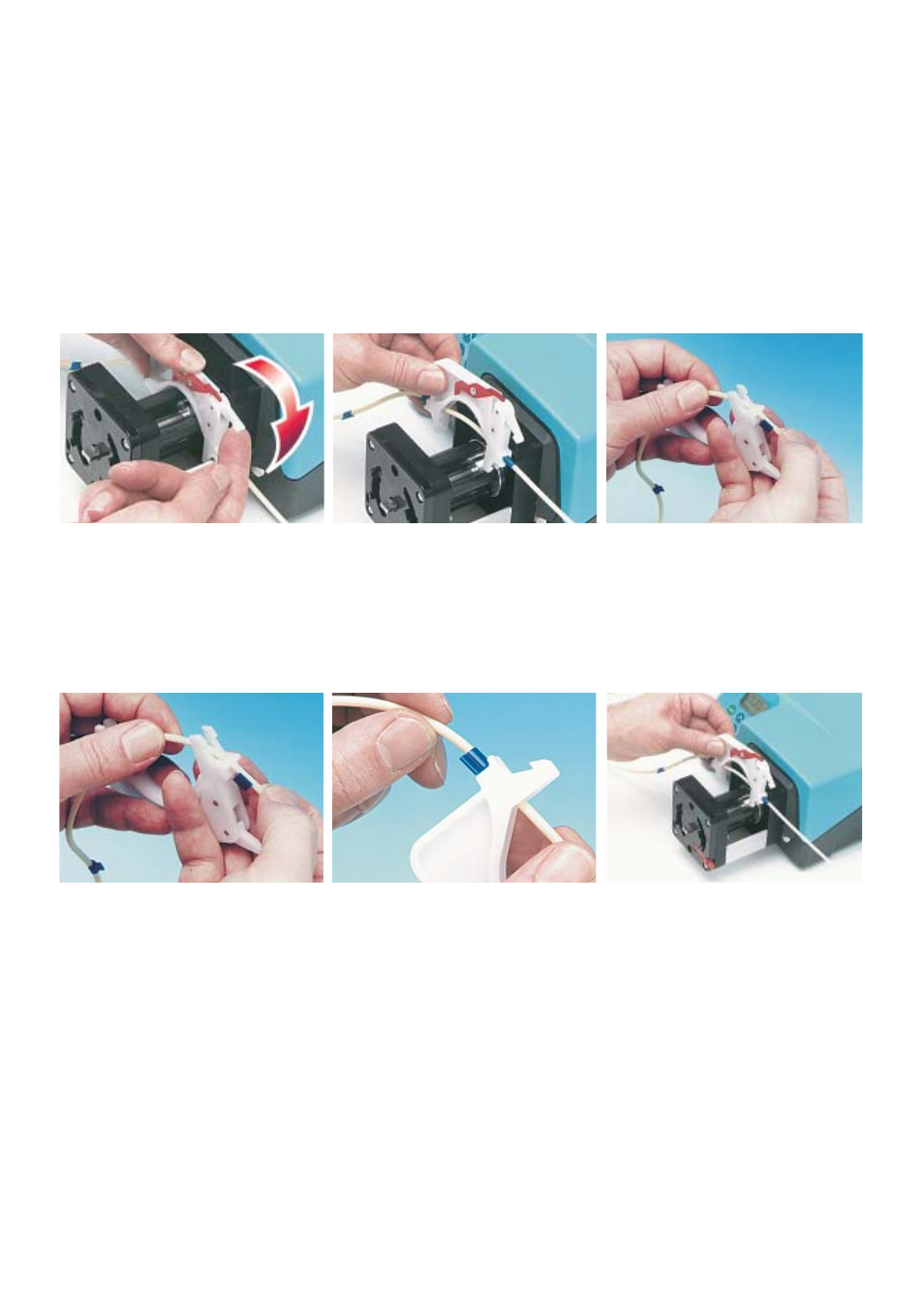

• Zur Entriegelung der Kassette den Nockenhebel umlegen. Kassette von der Bahn heben und Schlauch
entfernen.
• Ein Ende des neuen Schlauchsegments in einen Schenkel der Kassette einschieben. Das andere Ende des
Schlauchsegments in den anderen Kassettenschenkel schieben. Die Ringe müssen sich außerhalb der
Kassettenschenkel befinden. Den Schlauch gleichmäßig in die Schlitze einführen. Dabei den Schlauch nicht
verdrehen oder übermäßige Kraft aufwenden.
• Die Stopper hinter die Haltefinger schieben. Der Schlauch muss am Boden der Schlitze anliegen. Den Schlauch
vorsichtig in Richtung Kassette ziehen, um die Stopper zu fixieren.
• Beladene Kassette im Pumpenkopf einsetzen. Kassetten können in beiden Richtungen angebracht
werden. Empfehlung: alle Kassetten in gleicher Richtung einsetzen.
• Die Kassette nach unten drücken bis die Kassettenschenkel in das Gehäuse des Pumpenkopfes
einschnappen. Prüfen, ob sich der Schlauch der Kassettenbahn eingepasst hat und nicht vom Rand der
Kassette eingeklemmt wird.
