27 6604-2001

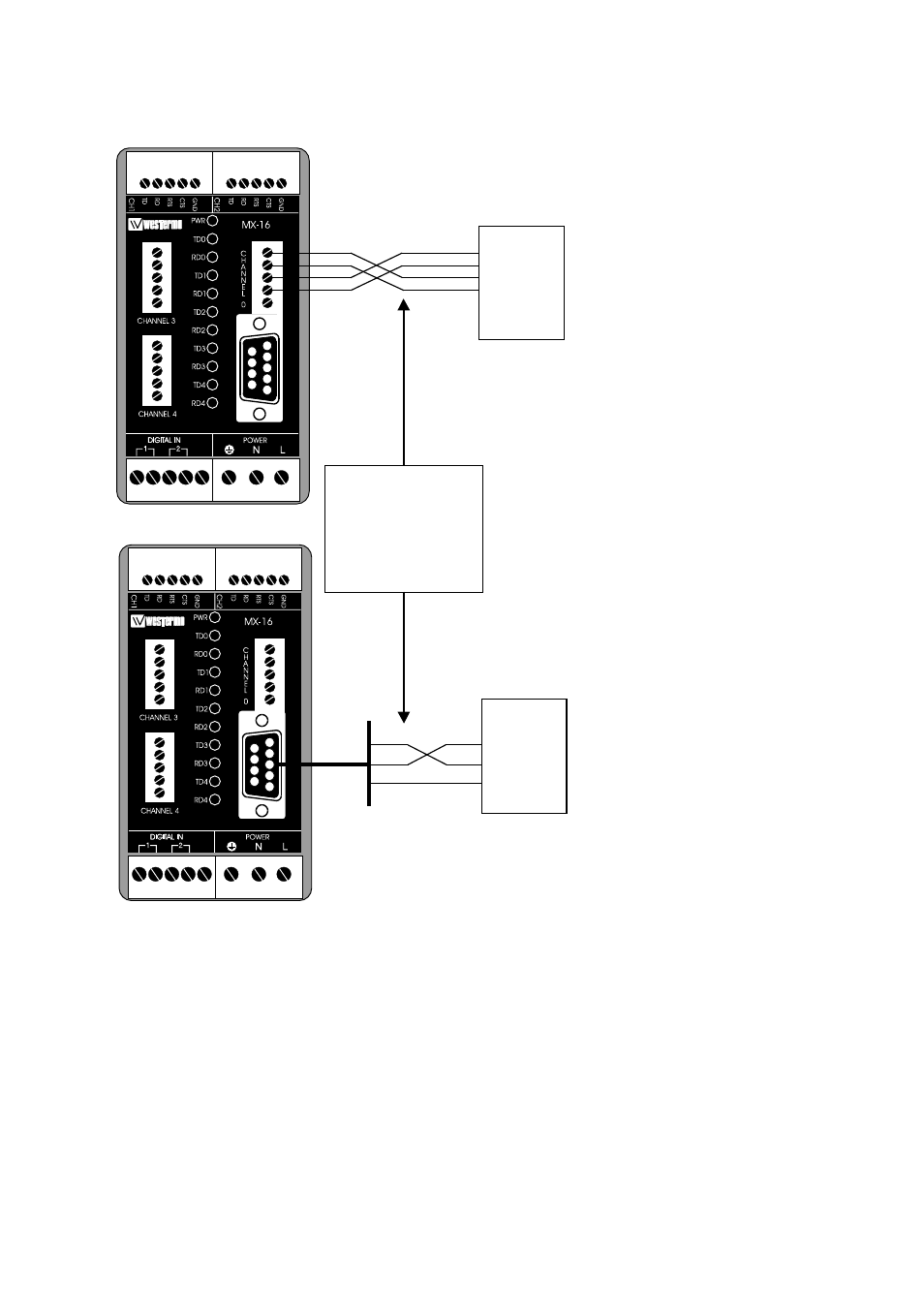

Anschlußbeispiel kombinierter Kanal
Übertragungsweiten (RS-422/485)
Benutzen Sie Twisted Pair Kabel. Max. Übertragungsweite 1 200 Meter.
Kabel Spezifikationen 0,3 mm
2 und 42pF/m)
Die Übertragungsweite nimmt zu, mit kleinerer Kapazität und größerem Durchmesser.
Benutzen Sie abgeschirmte Kabel in industriellen Umgebungen.
Kanal 0 ist parallel
geschaltet. Niemals
beide Anschlüsse
gleichzeitig benutzen.
Entweder
RS-232/V.24
oder RS-422.
MX-16
R+
R+
R–
R–
T+
T+
T–
T–
RS-422
RS-232/V.24
MX-16
RD
RD
TD
TD
GND
GND
