Hur man gör inställningar genom en terminal
1. Se till att strömmen till enheten är av (PWR lysdioden släckt).
2. Anslut en seriell kabel mellan kanal 0 (RS-232/V.24) och terminalen
(9 600 bit/s [8N1]).
3. Sätt switch 1:2 i läge ON.
4. Anslut strömmen.
En meny bör nu framträda på skärmen. Nu finns möjlighet att göra inställningar.
Efter att inställningar gjorts:
OBS! Kom ihåg att spara inställningar innan strömmen slås av.
5. Slå av strömmen.
6. Sätt switch 1:2 i läge OFF
MX-16
PC 9-pol
PC 25-pol
1
1
8
2
2
3
3
3
2
4
4
20
5
5
7
6
6
6
7
7
4
8
8
5
9
9
22

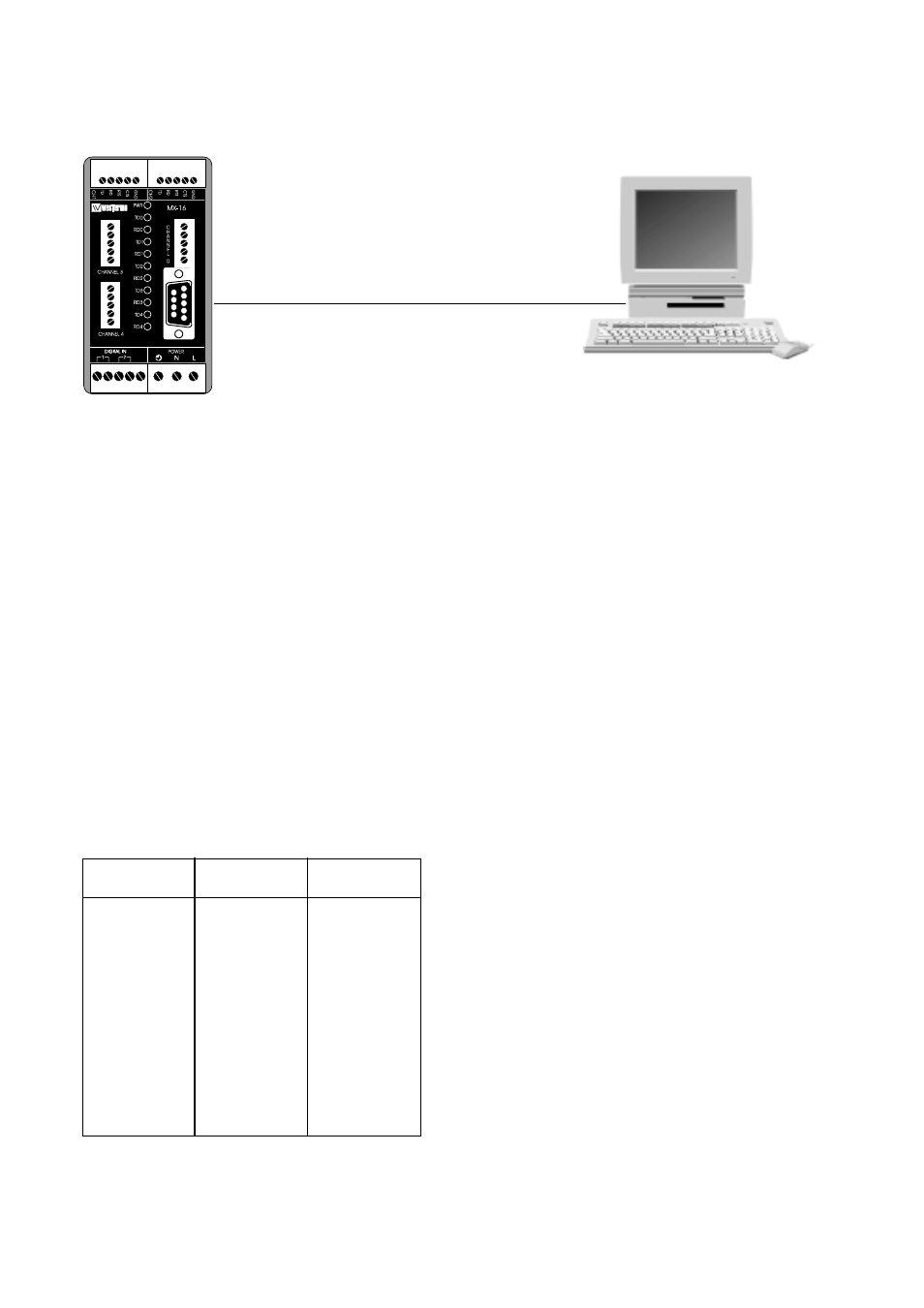

Du kommer att behöva en seriell kabel för att göra inställningar i MX-16.
