7
6604-2001

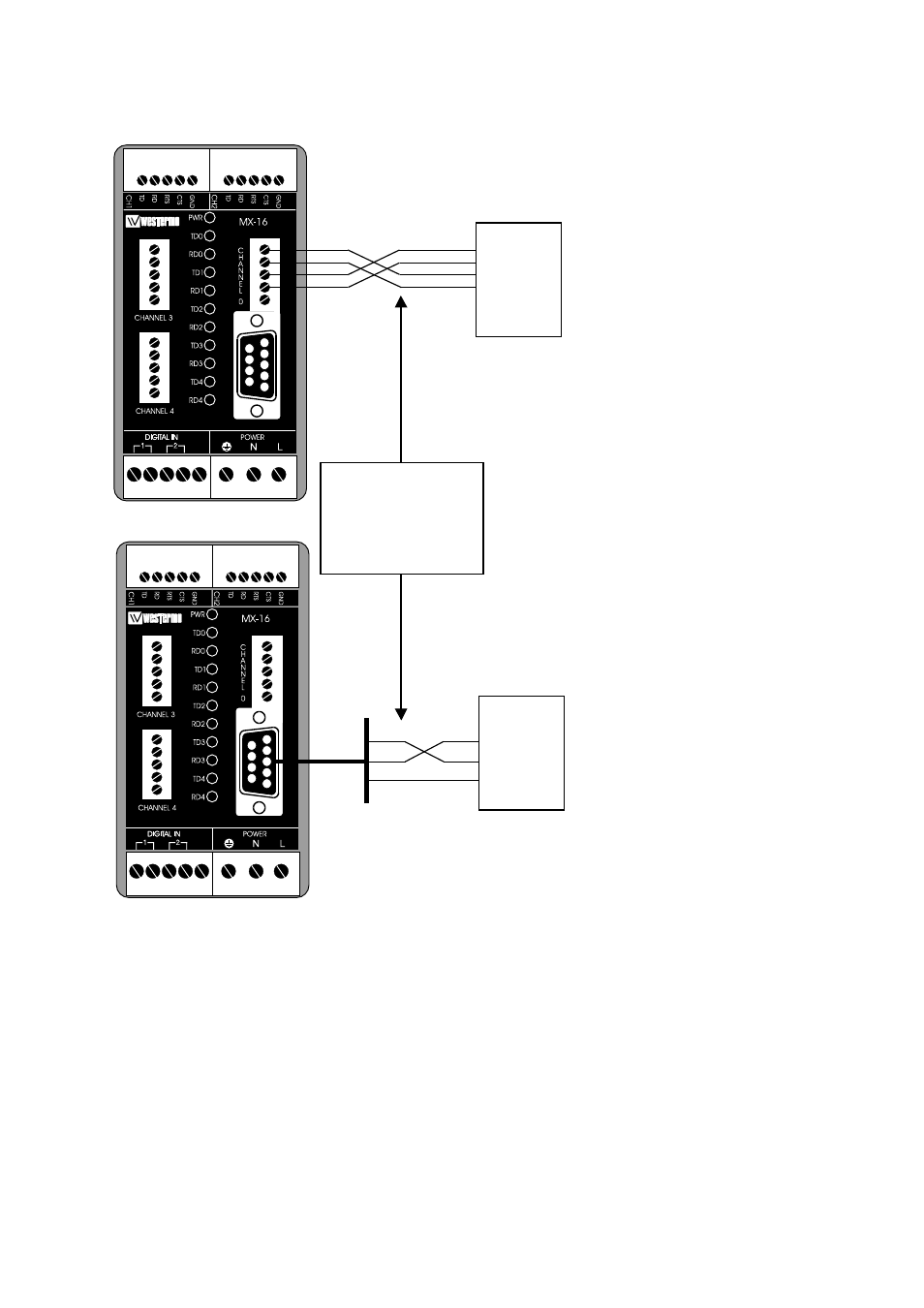

Exempel på anslutning summakanaler
Kanal 0 är parallell-
kopplad. Kan bara
använda ett gränssnitt
i taget.
Antingen RS-232/V.24
eller RS-422.
MX-16
R+
R+
R–
R–
T+
T+
T–
T–
RS-422
RS-232/V.24
MX-16
RD
RD
TD
TD
GND
GND
Överföringsavstånd (RS-422)
Använd partvinnad kabel. Max överföringsavstånd 1 200 m.
(kabelspecifikation 0,3 mm
2
och kapacitans 42 pF/m).
Överföringsavståndet ökar om kabel med lägre kapacitans och större diameter används.
Använd skärmad kabel i svår industriell miljö.
