Einstellungen über ein Terminal vornehmen
1. Versichern Sie sich, daß die Spannungsversorgung aus ist (PWR-LED aus).

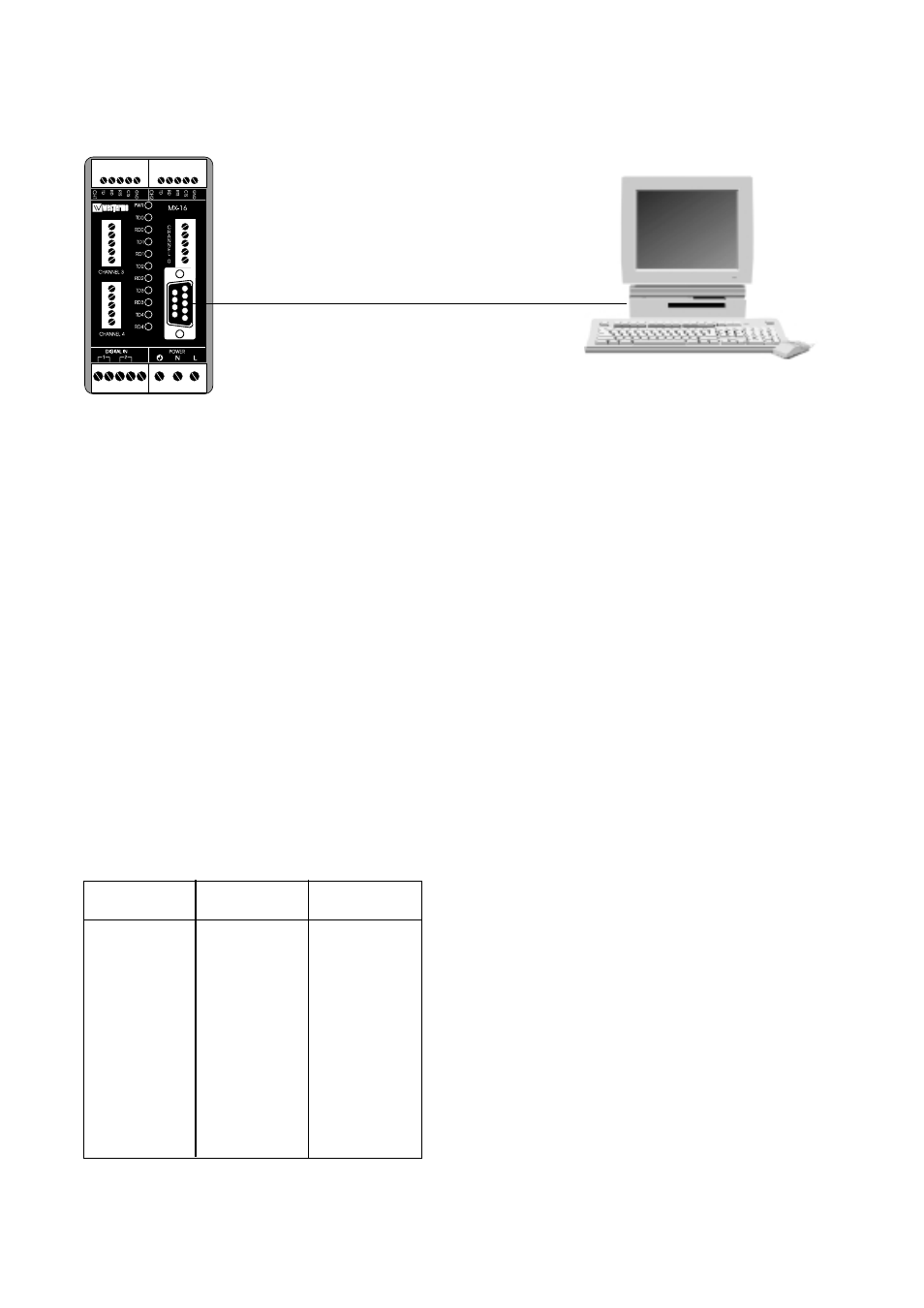

2. Verbindungskabel zwischen CH0 (Sub-D) und Terminal anschließen
(9 600 bit/s [8N1]).
3. DIP-Schalter 1:2 EIN
4. Spannungsversorgung einschalten
Es erscheint ein Menü auf dem Bildschirm. Jetzt können die Einstellungen vorgenommen
werden.
Nach den Einstellungen:
Hinweis! Vor Ausschalten der Spannung die Einstellungen speichern.
5. Spannungsversorgung ausschalten.
6. DIP-Schalter 1:2 AUS
MX-16
PC 9-pol.
PC 25-pol
1
1
8
2
2
3
3
3
2
4
4
20
5
5
7
6
6
6
7
7
4
8
8
5
9
9
22
Für die Programmierung des MX-16 wird ein Modemkabel benötigt
