16 6600-2002
Termination der Leitung
Termination
Keine Termination
S1
S1

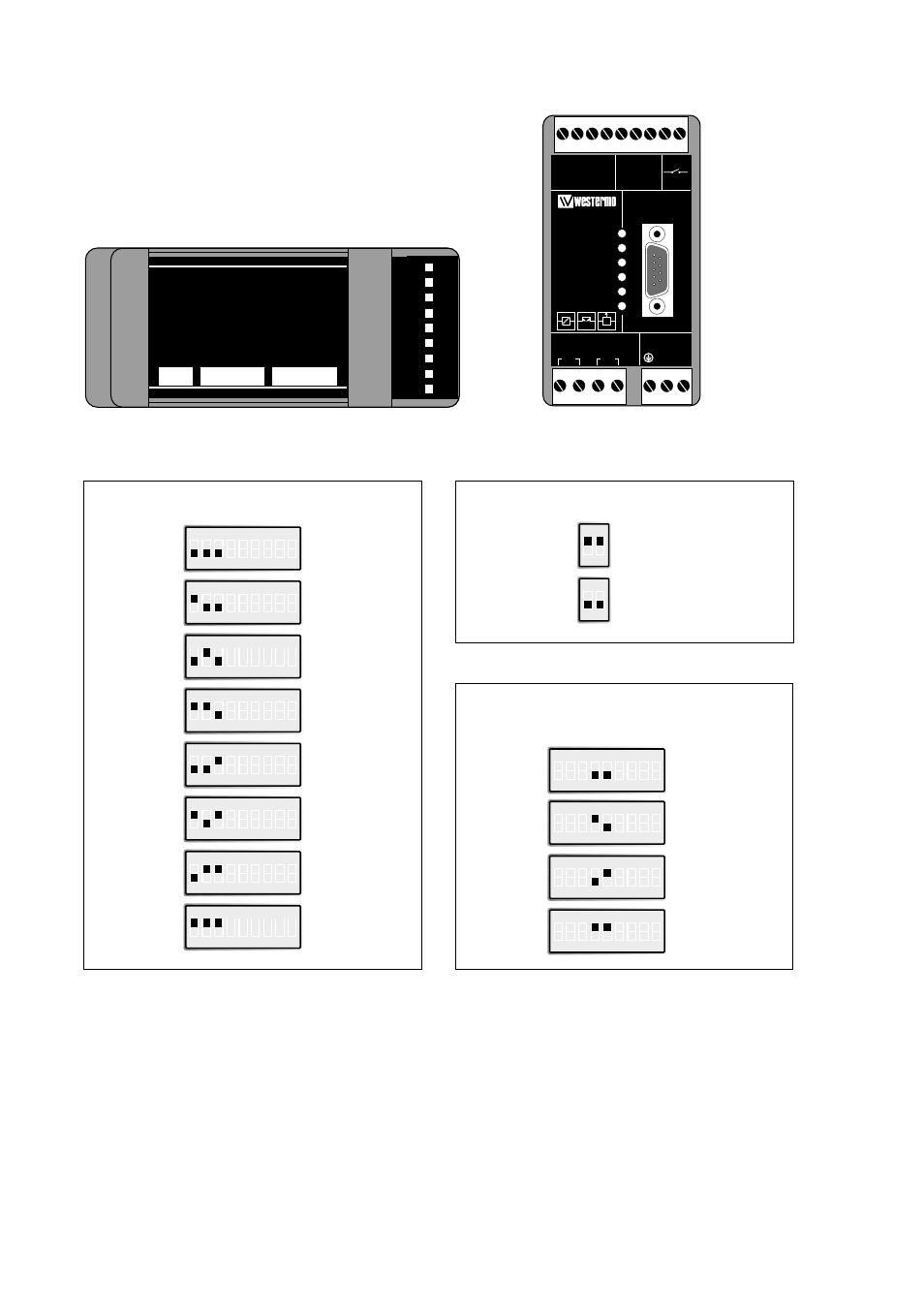

Dip Schalter Einstellung
Das TD-23 bietet Abstimmungsmöglichkeiten
für die verschiedensten Anwendungen. Alle
Einstellungen werden über DIP-Schalter unter
der Abdeckung auf der Oberseite des Modems
vorgenommen.
Einstellung des Übertragungspegels
3 dBm S2
–3 dBm S2
–6 dBm S2
–9 dBm S2
–10 dBm S2
–12 dBm S2
–13 dBm S2
–15 dBm S2
Einstellung der DCD
Erkennungsempfindlichkeit
–15 dBm S2
–3 dBm S2
3 dBm S2
10 dBm S2
TD-23
9
R+ R- T- SG RD TD T+
PWR
RD
TD
RTS
CTS
DCD
TX
8 7 6
RS-422/485 RS-232 RELAY
LINE CONNECTION POWER
5 4 3
V.24/RS-232-C
2 1
RX N L
S1:1–2 S3:1–9 S2:1–9
12
3
4
56789
Einstellung für den maximalen Übertragungspegel der auf die Leitung
gesendet wird. Der maximale Pegel beträgt 3dBm.
Wird ein höherer Übertragungspegel gewählt, so können größere
Strecken überbrückt werden, aber auch eventuelle Störungen
werden größer. Wir empfehlen Ihr Netzwerk mit den
Werkseinstellungen zu testen. Falls Störungen auftauchen
(fehlerhafte Zeichen oder andere Fehler) den Pegel Schritt für
Schritt zu erniedrigen. Kommt keine Kommunikation, auf Grund
eines zu schwachen Signals, zu Stande kann der
Übertragungspegel Schritt für Schritt erhöht werden bis ein
zufriedenstellendes Ergebnis erzielt wird. Beachten Sie dabei aber
das die Pegel über –9dBm nicht für Telekom Leitungen sondern
nur auf privaten Netzwerken benutzt werden dürfen. Einstellung für den maximalen Pegel des Empfangssignals, bevor der
Empfänger übersteuert. Der Empfänger hat eine Dynamik von
30dBm. Daraus ergibt sich der minimal Pegel den der Empfänger
akzeptiert, wenn vom eingestellten Pegel 30dBm subtrahiert werden.
Wir empfehlen Ihr Netzwerk mit den Werkseinstellungen zu
testen. Falls Störungen auftauchen (fehlerhafte Zeichen oder
andere Fehler)sollte der Pegel Schritt für Schritt erniedrigt
werden. Kommt keine Kommunikation, auf Grund eines zu
schwachen Signals, zu Stande kann die Empfindlichkeit Schritt
für Schritt erhöht werden bis ein zufriedenstellendes Ergebnis
erzielt wird.
Die Termination sollte an den Endpunkten eingeschaltet werden.
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2
ON
1 2
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
Achtung! Angeschlossene Geräte nicht öffnen
