Seite 19: Leitungsanschluß
Advertising
19
6600-2002
1
– P ol
2
+ P ol
Anschluß
Nr.
Spannungs-
versorgung
DIP-Schalter
Einstellung
Siehe TD-23 AC
Anschlüsse
Siehe TD-23 AC, außer Spannungsversorgung
TD-23DC
Technische Daten
Spannungsversorgung
12-36, 36-55V DC
Leistungsaufnahme
< 2W
Isolationsspannung
1000V
Sicherung F1
1,6mA flink
Alle anderen Daten siehe TD-23 AC

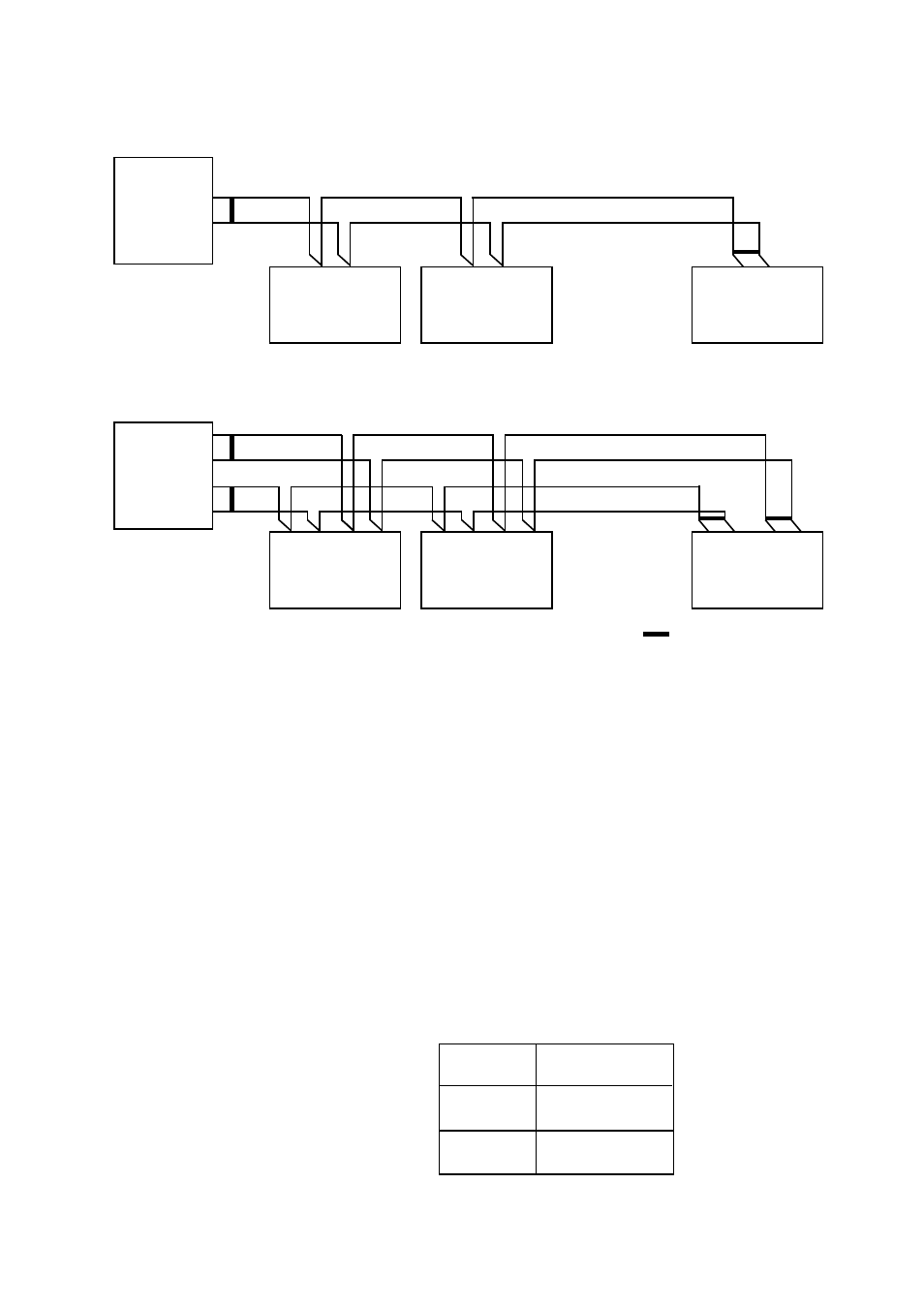

Leitungsanschluß
4 polige steckbare Schraubklemme
Halbduplex V.23 Multidrop mit TD-23
TX/RX
TX/RX
1
2
1
2
TX/RX
1
2
TX/RX
1
2
4 polige
steckbare Schraubklemme
Vollduplex V.23 Multidrop mit TD-23
TX
TX
1
2
RX
3
4
1
2
RX
3
4
TX
1
2
RX
3
4
TX
1
2
RX
3
4
Termination mit
DIP-Schaltern einstellen
