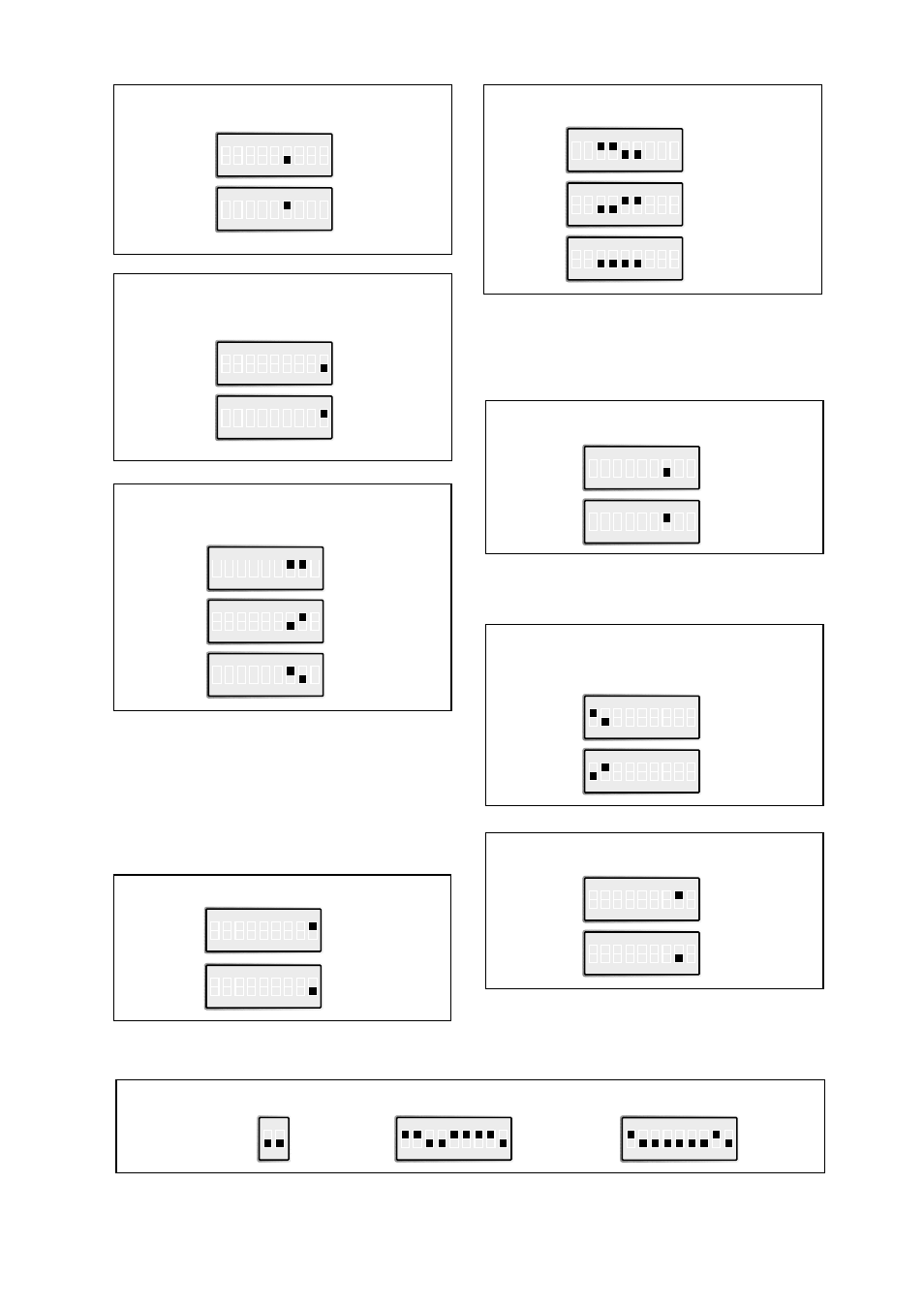

Val av 2- eller 4- tråd (linjesidan)
4-tråd
S2
2-tråd
S2
Fabriksinställning
Val av 2- eller 4-tråd
(RS-422/485 sidan)
2-tråd
S3
4-tråd
S3
Filtrering av DCD och RxD
Ja
S3
Nej
S3
Aktivitetstimer
Off
S3
1 min
S3
Terminering av RS-422/485
Terminering
2-tråd (RS-485)
S3
Terminering
4-tråd (RS-422)
S3
Ingen terminering
S3
S3
Denna funktion eliminerar risken att en DTE sändare
blockerar linjen i händelse av ett problem i den anslutna
utrustningen.
Reläkontakt
Aktiverad
S3
Ej aktiverad
S3
Då denna funktion är aktiv sluter relät då modemet aktiverar
linjen. Om funktionen är ej aktiv är reläet alltid öppet.
Om denna funktion är vald, fördröjs (buffras) RxD 6 ms för
att undvika skräptecken när bärvågen avaktiveras. Vänd-
tiden från sändning till mottagning på linjen är 10 ms om
filtret är aktiverat.
Alla RS-422/485 linjer skall termineras d v s mottagaren be-
lägen längst bort från sändaren skall termineras. RS-422/485
gränssnittet har även en fail-safe-krets, som gör att mot-
tagaren alltid uppfattar signaltillståndet OFF, då inkopplad
sändare ej är aktiverad.
Val av
bärvågsaktivering
RTS
S2
Inkommande data
S2
Om DTE använder handskakningssignalen RTS så används
den signalen till att aktivera sändaren.
Om DTE inte använder RTS, eller om RS-485 används
aktiveras sändaren av inkommande data. Vid denna
inställning buffras data i TD-23 tills bärvågen upprättats.
Genom att sätta RTS alltid aktiv skapas en konstant bärvåg.
Detta är den vanliga inställningen för full duplex 4-tråds
kommunikation.
Konstant bärvåg
S2
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
RTS/CTS fördröjning,
23 eller 60 ms
23 ms
S2
60 ms
S2
