Software-Setup
I/O-Schnittstelle einstellen: «Parallel»
122 ND 2100G GAGE-CHEK
ASCII-Codes eingeben
Ein Parameterfeld im Setup-Untermenü «Send.Chars» markieren.
Mit den Zifferntasten den gewünschten ASCII-Code eingeben.
Mit «enter» zum nächsten Parameter springen.
Vorgang wiederholen, bis alle gewünschten ASCII-Codes eingegeben sind.
«finish» drücken.
Eine Tabelle der ASCII-Kodierung siehe "ASCII-Codes für Ausdrucke
einstellen: Rep. Chars", Seite 117.

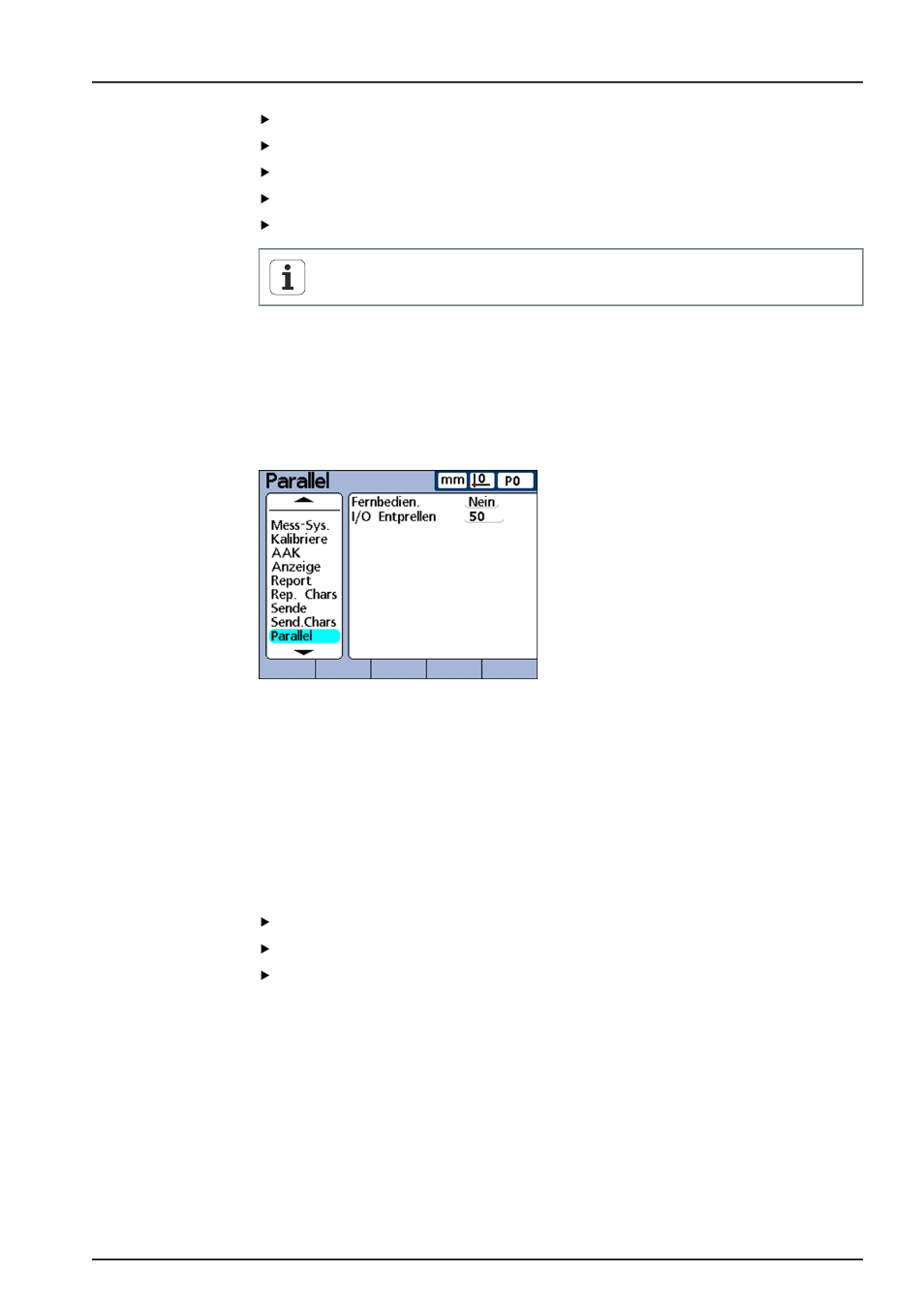

7.22 I/O-Schnittstelle einstellen: «Parallel»
Aufruf Softkeys «Menue/Setup», Setup-Untermenü «Parallel»
Kurzbeschreibung In den Feldern des Setup-Untermenüs «Parallel» kann die Fernbedienung des Geräts
aktiviert und ein Zeitraum zum Entprellen für die I/O-Schnittstelle vorgegeben werden.
Fernbedienung
Die Fernbedienung des Geräts beschränkt sich auf Messungen, die unter
Bedieneraufsicht durchgeführt werden. Das Gerät akzeptiert die Befehle nur, wenn die
Startanzeige oder eine der Ansichten angezeigt wird.
Um diese Fernbedienungsfunktion zu vereinfachen, wird ein
Empfangsbereit-Flag
an Daus (1), Pin 2 der I/O-Schnittstelle gesetzt, wenn die Startanzeige oder eine der
Ansichten aktiv ist. Sobald das
Empfangsbereit vom externen Computer oder einem
anderen Steuerungsgerät erkannt wird, können diese Befehle senden. Befehle, die ans
Gerät gesendet werden, wenn Daus (1) logisch 0 ist, werden ignoriert.
Fernbedienungsfunktion
aktivieren
Feld
Fernbedien. markieren.
Softkey «Ja» drücken.
Mit «enter» bestätigen.
I/O Entprellen
Die I/O-Schnittstelle dient als GPIO (General Purpose I/O). Als Quelle für die Logikpegel
an den Pins der I/O-Schnittstelle können kontaktlose oder Kontakt-Schalteinrichtungen
verwendet werden.
Beim Einsatz von Kontakt-Schalteinrichtungen führt das Kontaktprellen beim Schalten
häufig zu Störeinflüssen. Die Wirkung dieser Störeinflüsse wird unterbunden, indem
die Logikpegel des Eingangs während einer kurzen Entprellzeit nach der ersten
Pegeländerung an der Schnittstelle geprüft werden.
