Messen, Prüfen, Ergebnisse ausgeben
Messungen durchführen
ND 2100G GAGE-CHEK 243
Halbautomatische Messungen durchführen
Die Anleitungen für die Durchführung halbautomatischer Messungen sind
maßgeblich vom Setup der jeweiligen Messeinrichtung und -anwendung
abhängig. Sie müssen daher vom Einrichter (Qualifikation: Fachpersonal)
bereitgestellt werden. Weitere Informationen siehe "Messungen
automatisieren: Funktion trip", Seite 178.
Die in der Ansicht
DRO angezeigten Messungen werden normalerweise erst nach
Bestätigung mit «enter» in der Datenbank des Geräts gespeichert. Das Gerät
kann jedoch im Setup-Untermenü «Formel» auch so konfiguriert werden, dass
es Messungen automatisch durchführt und speichert, wenn ein neues Teil in das
Messgerät geladen wird.

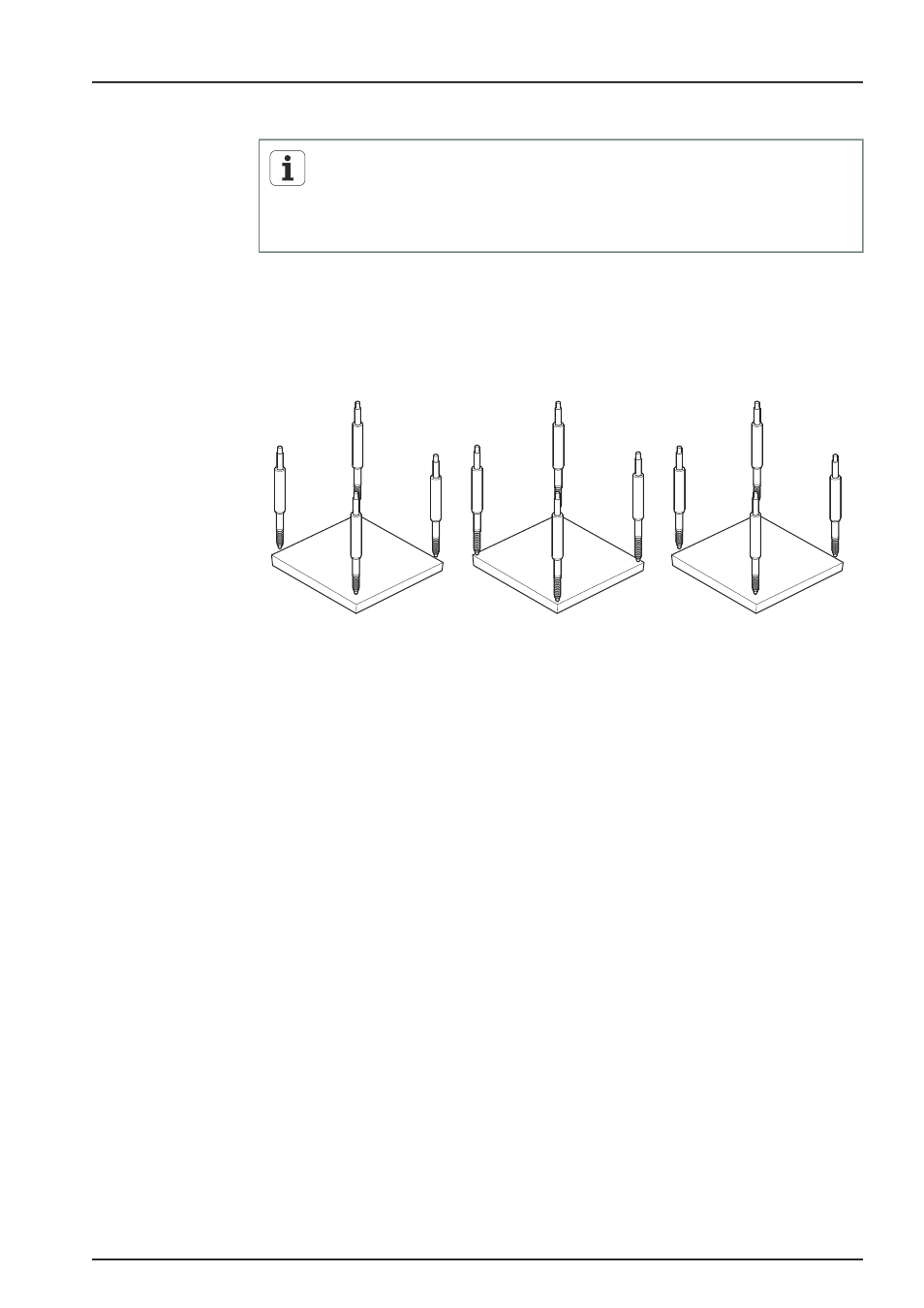

Beispiel: Messung der
Ebenheit eines Blechs
Bei dem hier dargestellten Beispiel wird die Ebenheit eines Blechs gemessen:
Teil ist geladen:
Eingänge sind bereit Die Pinolen der Eingän-
ge werden zum Kon-
taktieren des Prüflings
ausgefahren. Messung
wird durchgeführt Teil ist enfernt: Eingän-
ge werden zurückge-
setzt
Die Messung wird durchgeführt und in die Datenbank eingetragen, kurz nachdem die
Pinolen der Eingänge ausgefahren wurden und Kontakt mit der Oberfläche des Blechs
haben.
Nach dem Einfahren der Pinolen werden die Eingänge für den Start einer neuen
Messung zurückgesetzt. Hierzu werden vom Einrichter (Qualifikation: Fachpersonal)
normalerweise halbautomatische Messungen definiert, um den Durchsatz bei sich
wiederholenden Messungen zu erhöhen, und eine entsprechende Anleitung zum
Messablauf sowie zum Be- und Entladen des Messgeräts zur Verfügung gestellt.
