Allgemeine Bedienung
Ansicht
DRO
38
ND 2100G GAGE-CHEK

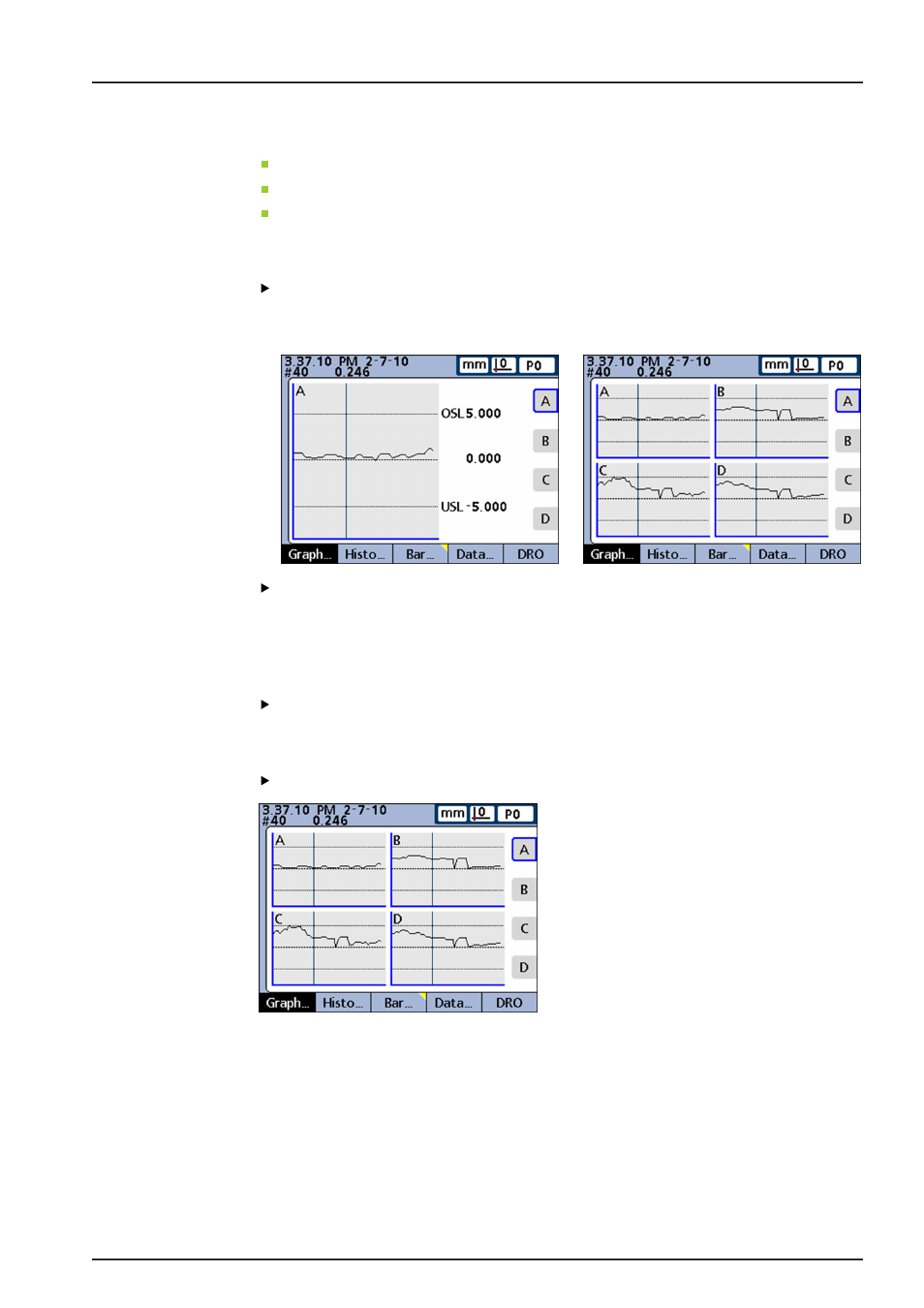

In dieser Ansicht werden die Kurvendiagramme für bis zu 16 Merkmale dargestellt.
Oben links am Bildschirm befinden sich folgende Informationen:
Datum und Uhrzeit, wann der einzelne Wert gespeichert wurde
die Sample ID-Nr. für das Merkmal und der dazugehörige Datenwert
bei Anzeige eines einzelnen Merkmals außerdem der Sollwert und die Grenzwerte
Um die Anzahl der am Bildschirm angezeigten Kurvendiagramme zwischen einem und
mehreren Diagrammen umzuschalten:
Softkey «Graph...» drücken.
Die Anzeige wechselt zwischen der Darstellung von einem und mehreren
Kurvendiagrammen:
Wenn bei der Darstellung von mehreren Kurvendiagrammen die gespeicherte
Datenmenge die Größe des Bildschirms überschreitet, dann mit den Pfeiltasten
durch die Kurvendiagramme navigieren.
Um das gewünschte Merkmal einzeln als Kurvendiagramm mit einigen weiteren
Merkmaldaten anzuzeigen:
Merkmaltaste für das gewünschte Diagramm drücken.
Die einzelnen erfassten Werte lassen sich gezielt über eine vertikale Linie im
Kurvendiagramm auswählen:
Vertikale Linie mit den Pfeiltasten «nach links» bzw. «nach rechts» verschieben.
