Allgemeine Bedienung
Ansicht
DRO
40 ND 2100G GAGE-CHEK

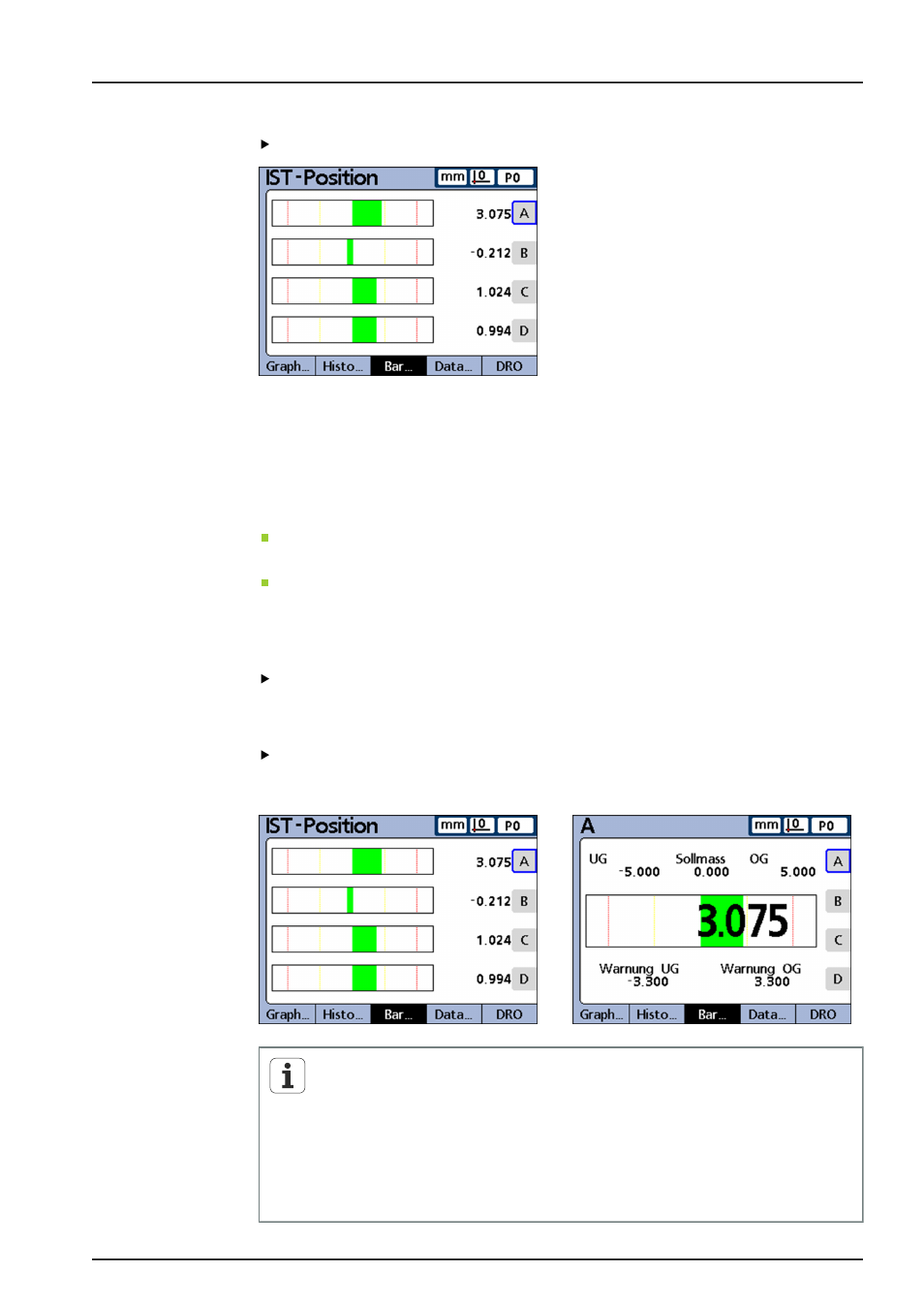

«Bar...» Um die Merkmale in einer Balken- oder Dialgrafik anzuzeigen:
Softkey «Bar...» drücken.
In dieser Ansicht werden die IST-Positionen von bis zu 16 Merkmalen als Balken- und
Dialgrafiken dargestellt.
Als Standardeinstellung für die Ansicht
Bar kann zwischen einer horizontalen und
vertikalen Balken-Richtung gewählt werden. Die entsprechende Einstellung wird im
Setup-Menü «Anzeige» vorgenommen. Weitere Informationen siehe "Bildschirm
konfigurieren: Anzeige", Seite 110.
Werden mehrere Merkmale als Balkendiagramm dargestellt, zeigt die Ansicht die
jeweiligen IST-Positionen
Wird nur ein Merkmal dargestellt, zeigt die Ansicht neben der IST-Position den
Sollwert sowie die Grenzwerte und die dazugehörigen Ober- und Untergrenzen für
Warnungen
Um das gewünschte Merkmal einzeln als Balkendiagramm anzuzeigen:
Entsprechende Merkmaltaste drücken.
Um die Anzahl der am Bildschirm angezeigten Balkendiagramme zwischen einem und
mehreren Diagrammen umzuschalten:
Softkey «Bar...» drücken.
Die Anzeige wechselt zwischen der Darstellung von einem und mehreren Diagrammen:
Im Setup-Menü «Anzeige» kann die Ansicht so konfiguriert werden, dass
zusätzlich zu den Balken auch ein Dial erscheint. Wenn eine Dialanzeige
ebenfalls verfügbar ist, kann mit dem Softkey «Bar...» zwischen den
Balkendiagrammen und den Dialen umgeschaltet werden.
Die Anzeige eines einzelnen Merkmals kann entweder als Balkendiagramm
(Bar) oder als Dial konfiguriert werden, wobei eine Umschaltung zwischen
einem einzelnen Balkendiagramm und einer einzelnen Dialanzeige nicht
möglich ist.
