Installation
Computer anschließen
ND 2100G GAGE-CHEK 23

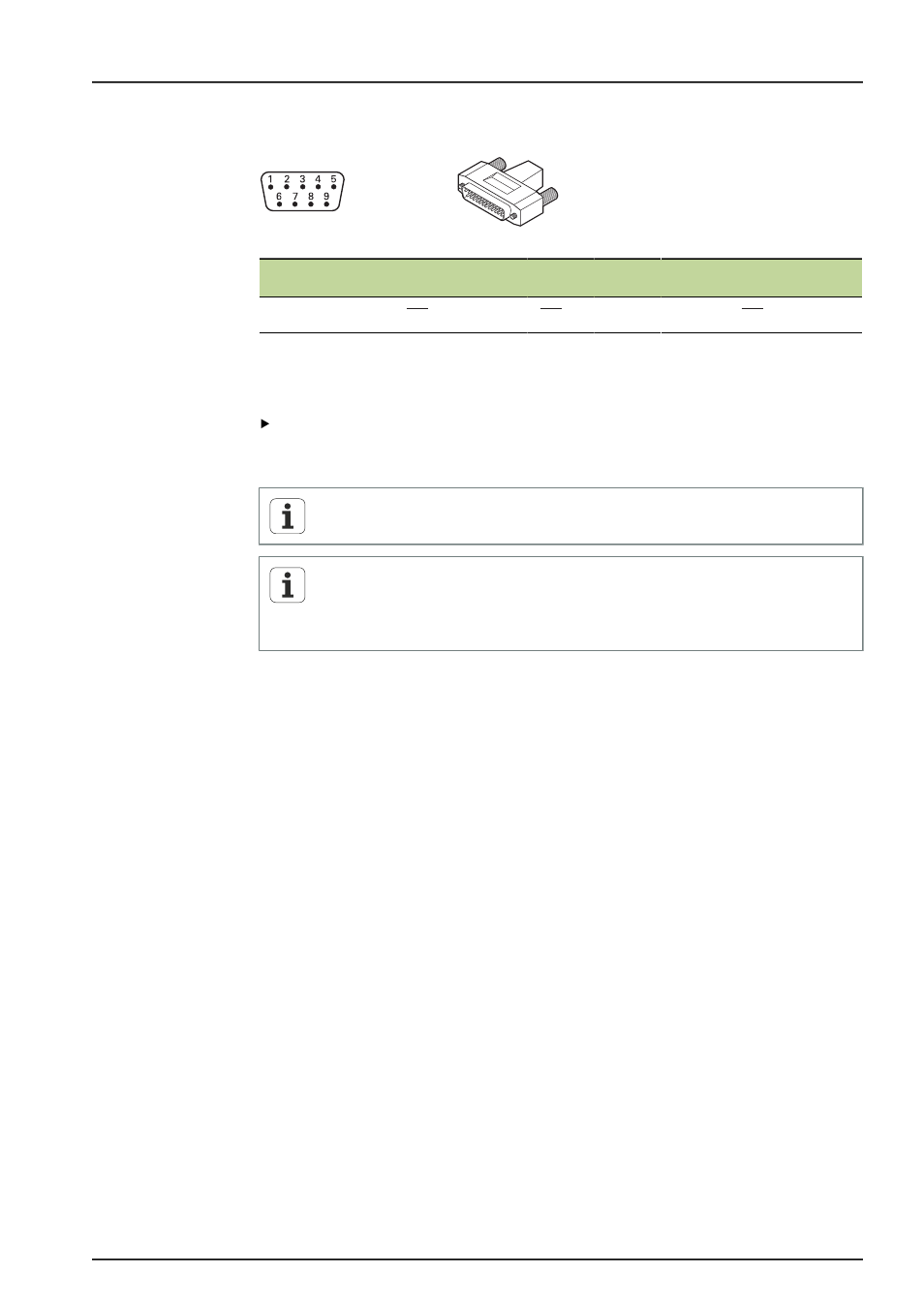

9-poliger Sub-D-
Stecker:
Pin-Belegung
Für Anschlussbelegungen TTL
1 2 3 4 5 6 7 8 9
/ U
a1
U
a1
U
a2
U
a2
0 V U
P
U
a0
U
a0
4.5 Computer anschließen
COM-Port des Computers mithilfe eines handelsüblichen seriellen Kabels an serielle
Schnittstelle V.24/RS-232 des Geräts anschließen. Informationen zur Lage an der
Geräterückseite siehe "Geräteübersicht", Seite 19.
Das Kabel muss fest verbunden sein. Die Anschlussschrauben dürfen nicht
zu fest angezogen werden.
Informationen zur Konfiguration des RS232-Anschlusses, z.B. für Geräte,
die über eine zweite serielle V.24/RS-232-Schnittstelle zum Anschluss von
V.24/RS-232-Messgeräten verfügen, siehe "RS-232-Schnittstelle einstellen:
RS232", Seite 123.
