102
Mantelfl
ä
chenbearbeitung

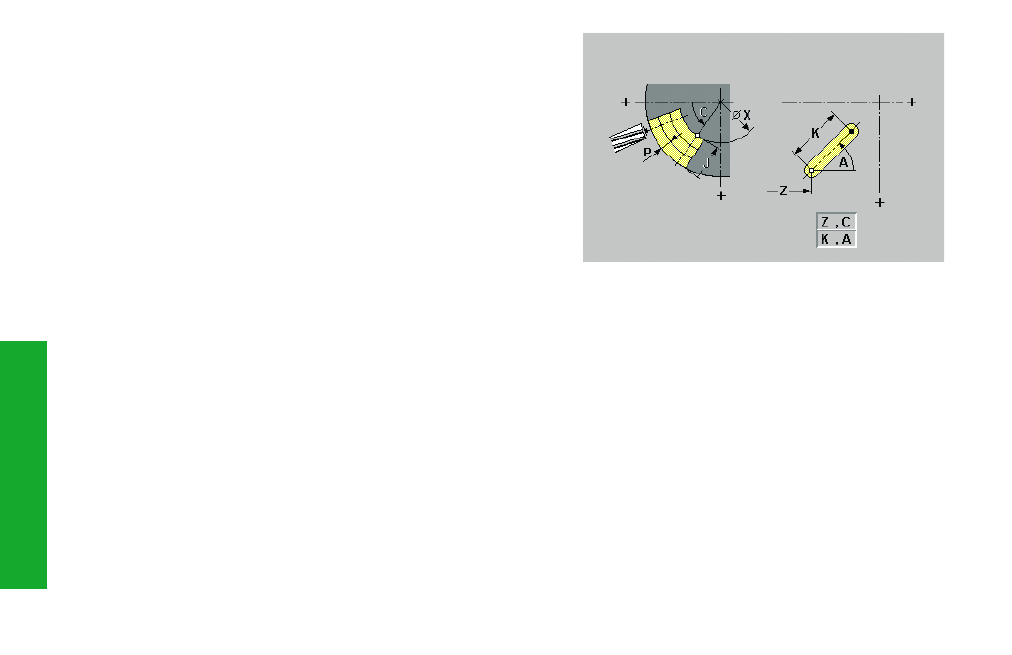

Lineare Nut Mantelfläche G792
G792 fräst eine Nut von der aktuellen Werkzeugposition bis zum End-
punkt.
Schwenken Sie die Spindel vor Aufruf des G792 in die gewünschte
Winkelposition.
Parameter
Z, C:
Endpunkt, Endwinkel
K:
Länge der Nut – bezogen auf den Fräsermittelpunkt
A:
Winkel der Nut – Bezug: siehe Hilfebild
X:
Fräsgrund (Durchmessermaß)
J:
Frästiefe – default: fräsen ab der aktuellen Werkzeugposition
P:
maximale Zustellung – default: gesamte Tiefe in einer Zustellung
F:
Zustellvorschub (für Tiefenzustellung) – default: aktiver Vorschub
