84

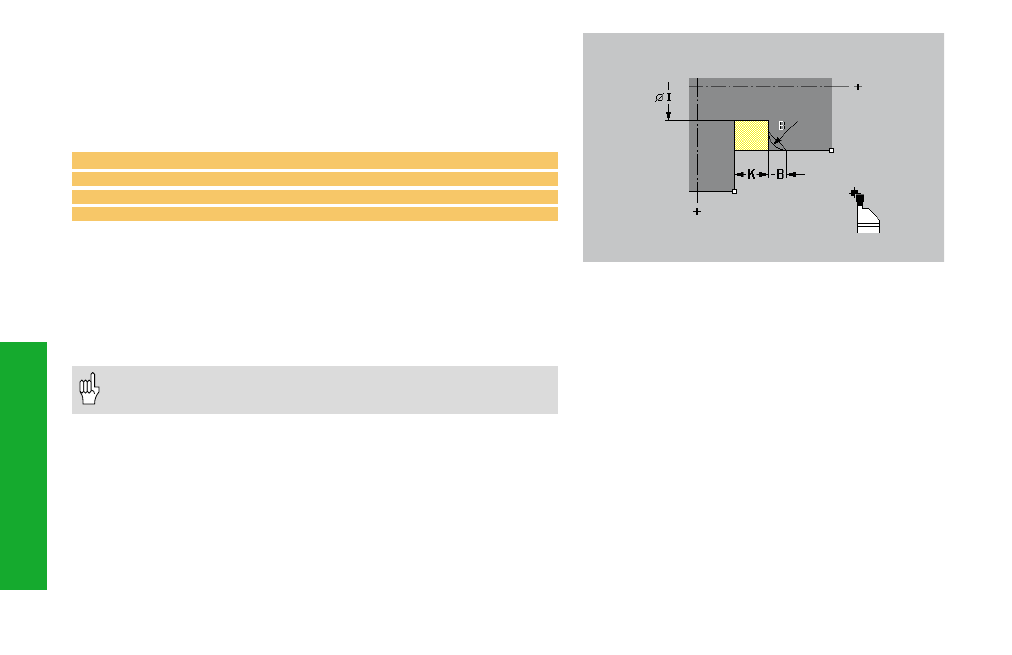

Freistich Form U G856
G856 erstellt den Freistich „Form U“, schlichtet die angrenzende Plan-
fläche und erstellt eine Fase/Rundung.
Werkzeugposition am Zyklusende: Startpunkt
Bedeutung der NC-Sätze nach G856:
N.. G856 I.. K.. ...
/Zyklusaufruf mit Parametern
N.. G0 X.. Z..
/Freistichecke
N.. G1 X..
/Endpunkt Planfläche
N.. G80
/Ende der Konturbeschreibung
Parameter
I:
Freistichdurchmesser (Durchmessermaß)
K:
Freistichbreite – Ist die Schneidenbreite des Werkzeugs nicht
definiert, wird K als Schneidenbreite angenommen.
B:
Fase oder Verrundung
• B>0: Radius der Verrundung
• B<0: Breite der Fase
• Schneidenradiuskorrektur: wird durchgeführt
• Aufmaße: werden nicht verrechnet
F
reist
ec
hzyklen
