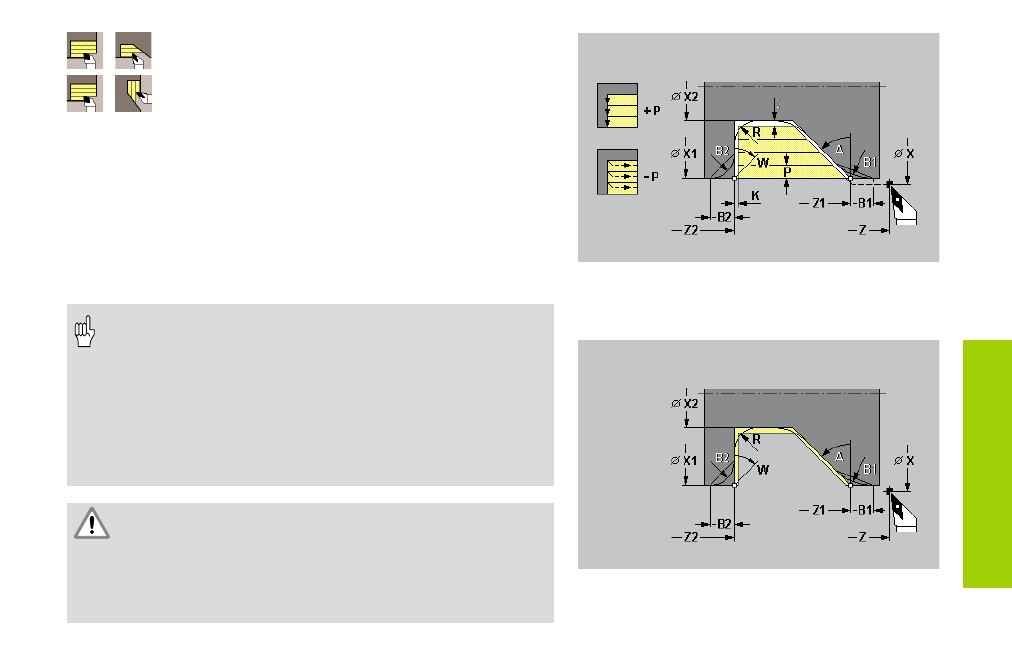

Abspanzyklen
Zerspanen mit Eintauchen längs
Zerspanen mit Eintauchen plan
Schruppen (Erweitert): Der Zyklus zerspant den definierten Bereich
unter Berücksichtigung wahlweiser Konturelemente.
Schlichten (Erweitert): Der Zyklus schlichtet den definierten Konturab-
schnitt unter Berücksichtigung wahlweiser Konturelemente.
Hinweise zu Zyklusparametern:
R:
Verrundung (auf beiden Seiten des Konturtals)
B1, B2: Fase oder Rundung (B1 Konturanfang; B2 Konturende)
•
B>0: Radius der Rundung
•
B<0: Breite der Fase
Schruppen:
• Der Zyklus berücksichtigt im normalen Modus kein Aufmaß.
• Je steiler das Werkzeug eintaucht, desto größer ist die Vor-
schubreduzierung (maximal: 50%).
Schlichten:
• Das Werkzeug fährt im normalen Modus auf den „Start-
punkt X, Z“ zurück.
• Das Werkzeug bleibt im erweiterten Modus am Ende des
Zyklus stehen.
Achtung Kollisionsgefahr !
• Sind Einstell- und Spitzenwinkel des Werkzeugs nicht defi-
niert, taucht das Werkzeug mit dem Eintauchwinkel ein.
• Sind Einstell- und Spitzenwinkel des Werkzeugs definiert,
taucht das Werkzeug mit dem maximal möglichen Winkel ein.
Das Restmaterial bleibt stehen.
