111
Neutrale Werkzeuge

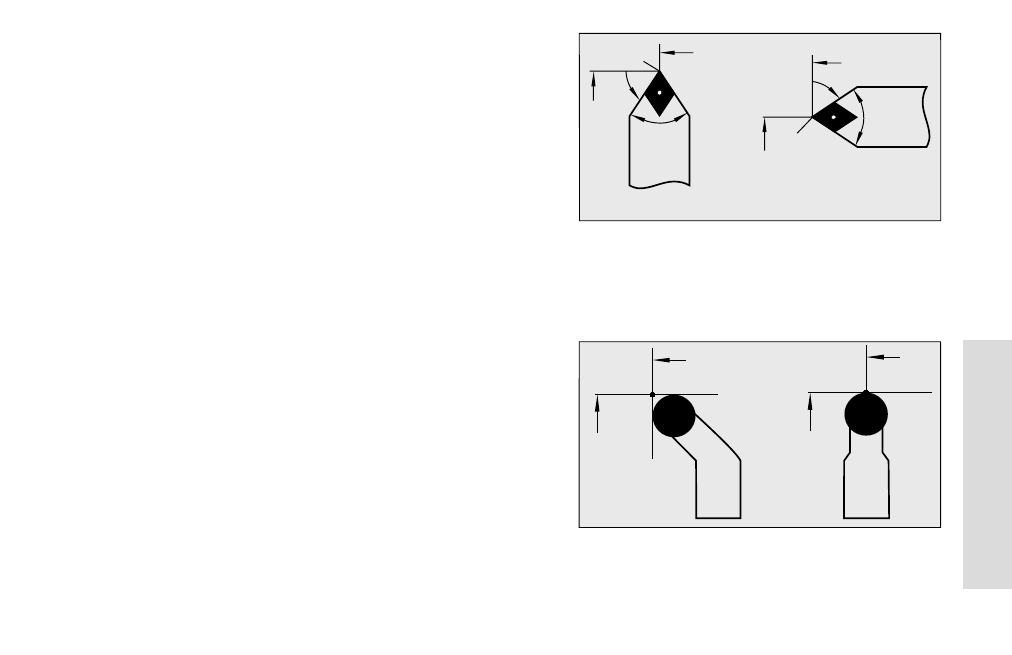

Die Werkzeugorientierungen WO=2, 4, 6, 8 gelten für „neutrale“ Werk-
zeuge. Neutral, das heißt, die Schneide steht senkrecht zur X- oder
Z-Achse. Vermaßung von „neutralen“ Werkzeugen: siehe Bild rechts
oben.
WO = 2
WO = 8
Z
X
A
R
Z
X
B
A
R
B
Z
X
Z
X
WO = 1
WO = 2
Pilzwerkzeuge
Spitzenwinkel „B=0" ist das Kriterium für ein Pilzwerkzeug. Der „Be-
zugspunkt“ zur Ermittlung der „Einstellmaße X, Z“ bei Pilzwerkzeugen ist
von der Werkzeugorientierung abhängig. Vermaßung von Pilzwerkzeugen
mit „WO=1“ und „WO=2“: siehe Bild rechts unten.
Dr
ehw
er
kz
eug
e
