128 6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n 6.4 Bahnbewegungen –
rechtwinklige Koordinaten

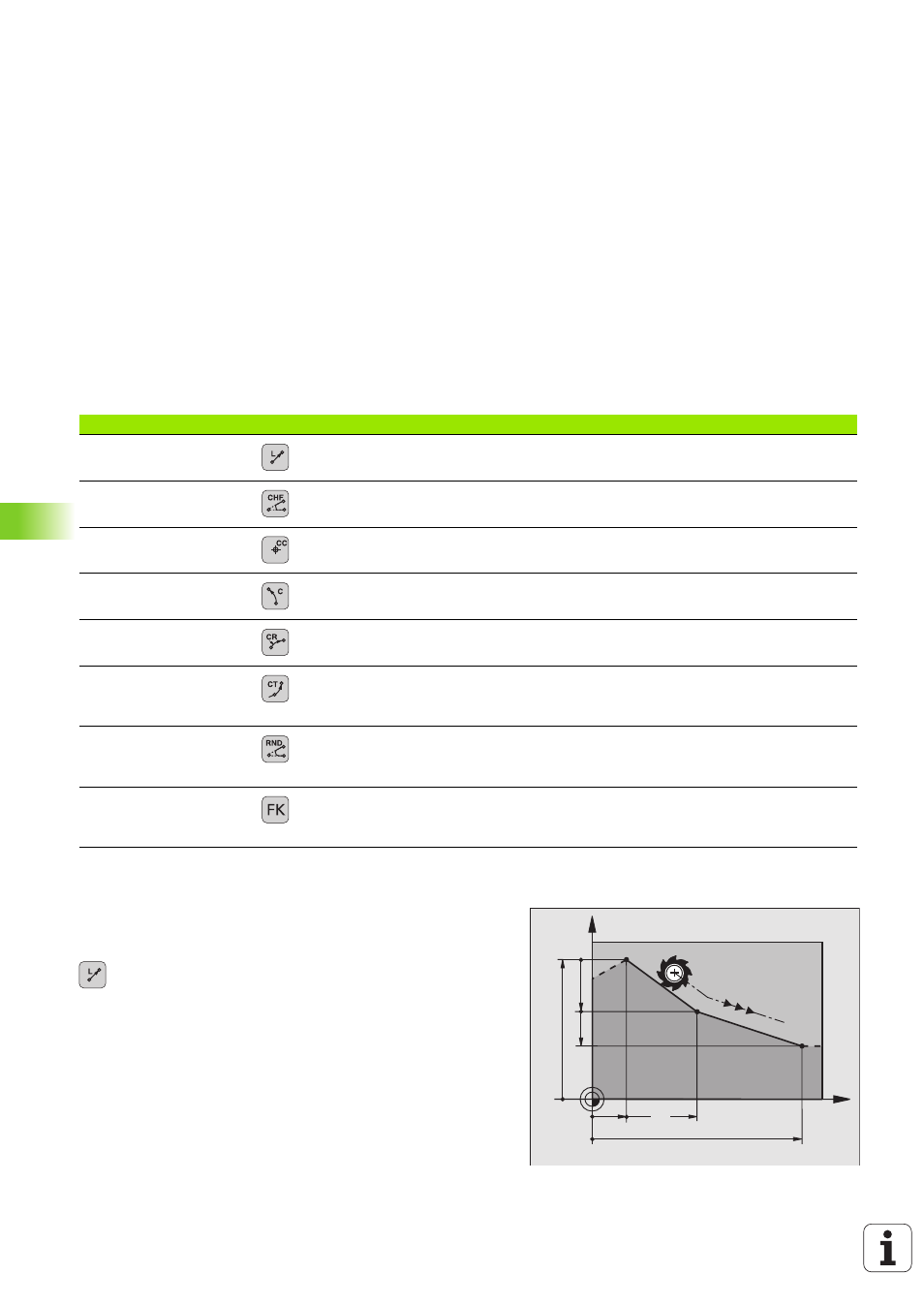

Übersicht der Bahnfunktionen
Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
8 Koordinaten des Endpunkts der Geraden
Falls nötig:
8 Radiuskorrektur RL/RR/R0
8 Vorschub F
8 Zusatz-Funktion M
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben
Gerade L
engl.: Line Gerade Koordinaten des Geraden-End-
punkts
Fase: CHF
engl.: CHamFer Fase zwischen zwei Geraden Fasenlänge
Kreismittelpunkt CC;
engl.: Circle Center Keine Koordinaten des Kreismittel-
punkts bzw. Pols
Kreisbogen C
engl.: Circle Kreisbahn um Kreismittelpunkt
CC zum Kreisbogen-Endpunkt Koordinaten des Kreis-End-
punkts, Drehrichtung
Kreisbogen CR
engl.: Circle by Radius Kreisbahn mit bestimmten
Radius Koordinaten des Kreis-End-
punkts, Kreisradius, Drehrichtung
Kreisbogen CT
engl.: Circle Tangential Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes Konturelement Koordinaten des Kreis-Endpunkts
Ecken-Runden RND
engl.: RouNDing of Cor-
ner Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes Konturelement Eckenradius R
Freie Kontur-Program-
mierung FK Gerade oder Kreisbahn mit belie-
bigem Anschluss an vorheriges
Konturelement siehe „Bahnbewegungen – Freie
Kontur-Programmierung FK”,
Seite 146
X
Y
60
15
40
10
10
20
