HEIDENHAIN TNC 320 239
8.3 Zyklen zum F
räsen v
o
n T
a
sc
hen, Zapf
en und Nut
e
n KREISTASCHE (Zyklus 5)
Die Zyklen 1, 2, 3, 4, 5, 17, 18 befinden sich in der Zyklen-Gruppe Son-
der-Zyklen. Wählen Sie hier, in der zweiten Softkey-Leiste, den Soft-
key OLD CYCLS.
1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe

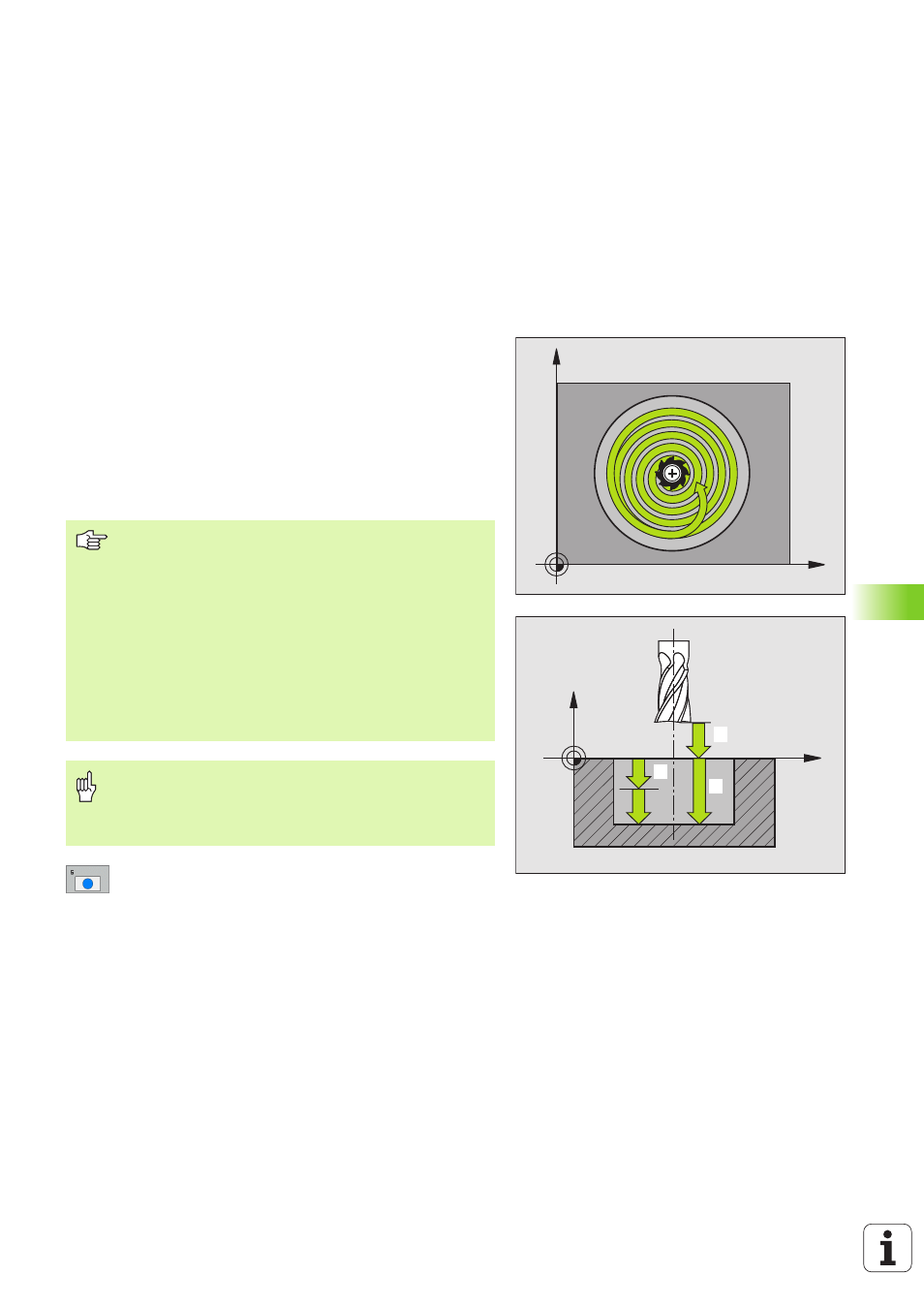

2 Anschließend beschreibt das Werkzeug mit dem Vorschub F die
im Bild rechts gezeigte spiralförmige Bahn; zur seitlichen Zustel-
lung k, siehe „TASCHENFRAESEN (Zyklus 4)”, Seite 233
3 Dieser Vorgang wiederholt sich, bis die Tiefe erreicht ist
4 Am Ende fährt die TNC das Werkzeug auf die Startposition zurück
8 Sicherheits-Abstand 1 (inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche
8 Frästiefe 2 : Abstand Werkstück-Oberfläche –
Taschengrund
8 Zustell-Tiefe 3 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
„
Zustell-Tiefe und Tiefe gleich sind
„ die Zustell-Tiefe größer als die Tiefe ist
X
Y
X
Z
1 1
1 2
1 3
Beachten Sie vor dem Programmieren
Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844) oder Vorbohren in der Taschenmitte.
Vorpositionieren über Taschenmitte mit Radiuskorrektur
R0.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
