HEIDENHAIN TNC 320 275
8.5 SL
-Zyklen

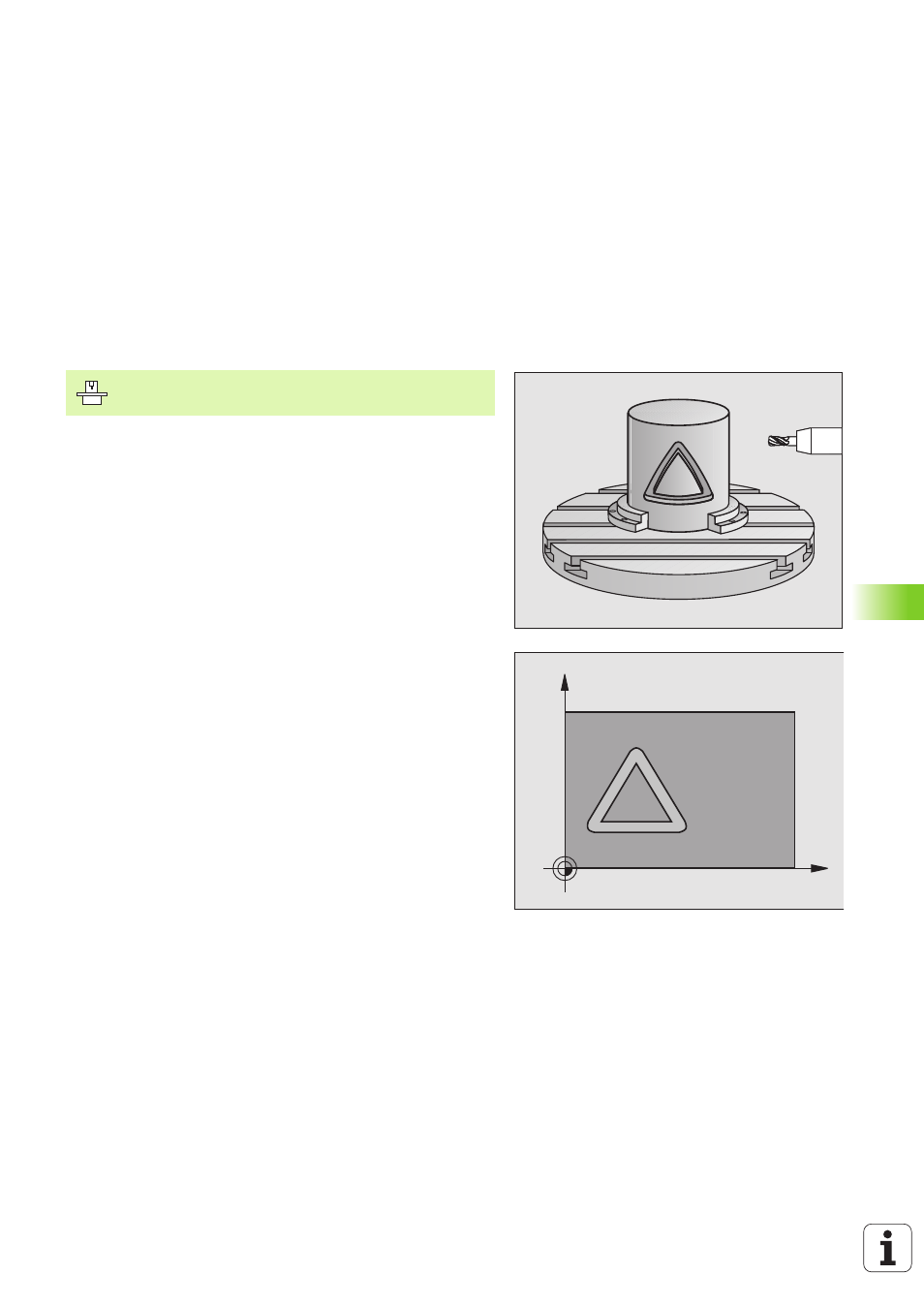

ZYLINDER-MANTEL (Zyklus 27, Software-
Option 1)
Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Kon-
tur auf den Mantel eines Zylinders übertragen. Verwenden Sie den
Zyklus 28, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen.
Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über
Zyklus 14 (KONTUR) festlegen.
Im Unterprogramm beschreiben Sie die Kontur immer mit den Koordi-
naten X und Y, unabhängig davon welche Drehachsen an Ihrer
Maschine vorhanden sind. Die Konturbeschreibung ist somit unabhän-
gig von Ihrer Maschinenkonfiguration. Als Bahnfunktionen stehen L,
CHF, CR, RND und CT zur Verfügung.
Die Angaben für die Winkelachse (X-Koordinaten) können Sie wahl-
weise in Grad oder in mm (Inch) eingeben (bei der Zyklus-Definition
Q17 festlegen).
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 entlang der programmierten Kontur
3 Am Konturende fährt die TNC das Werkzeug auf Sicherheitsab-
stand und zurück zum Einstichpunkt;
4 Die Schritte 1 bis 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Anschließend fährt das Werkzeug auf Sicherheitsabstand
X
Y
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
