HEIDENHAIN TNC 320 107
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
Messergebnisse in Q-Parametern
Die Messergebnisse des jeweiligen Antast-Zyklus legt die TNC in den
global wirksamen Q-Parametern Q150 bis Q160 ab. Abweichungen
vom Sollwert sind in den Parametern Q161 bis Q166 gespeichert.
Beachten Sie die Tabelle der Ergebnis-Parameter, die bei jeder Zyklus-
Beschreibung mit aufgeführt ist.

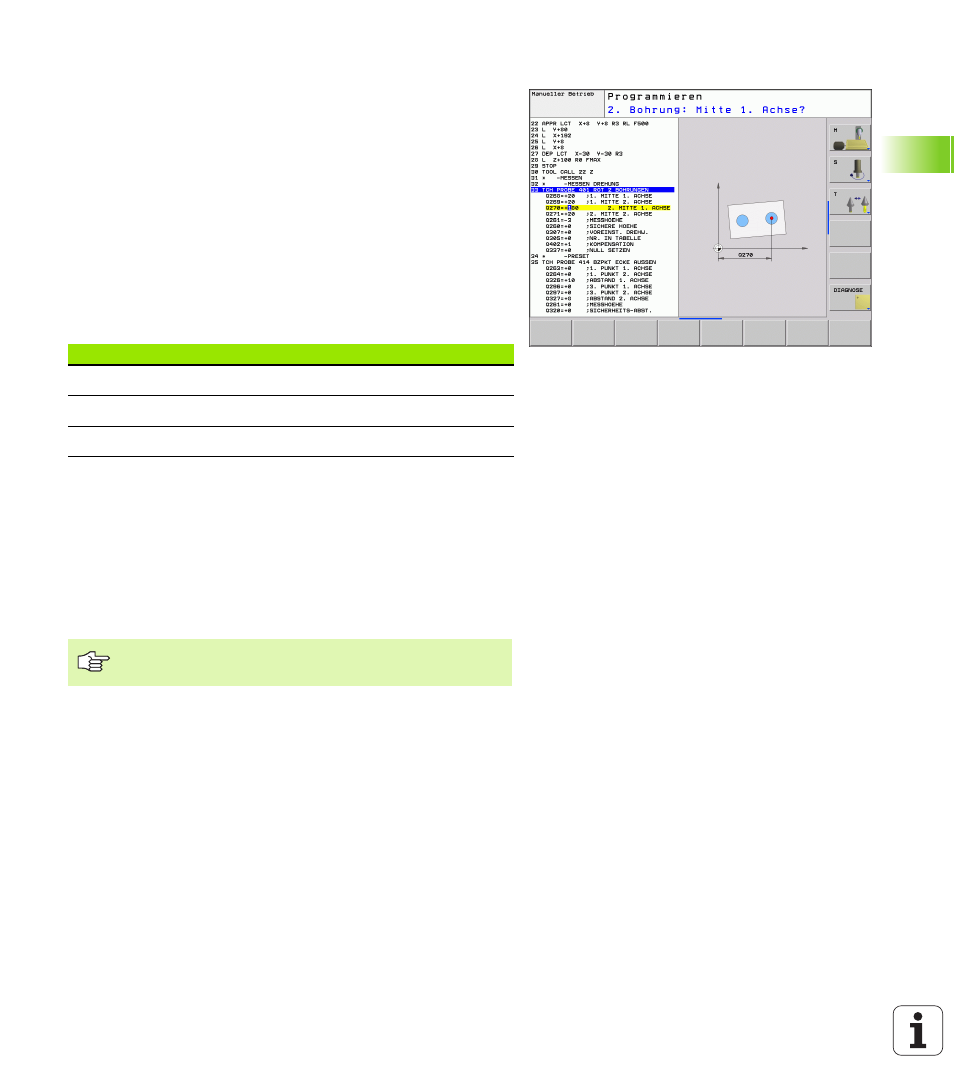

Zusätzlich zeigt die TNC bei der Zyklus-Definition im Hilfsbild des
jeweiligen Zyklus die Ergebnis-Parameter mit an (siehe Bild rechts
oben). Dabei gehört der hell hinterlegte Ergebnisparameter zum
jeweiligen Eingabeparameter.
Status der Messung
Bei einigen Zyklen können Sie über die global wirksamen Q-
Parametern Q180 bis Q182 den Status der Messung abfragen:
Die TNC setzt den Nacharbeits- bzw. Ausschuss-Merker, sobald einer
der Messwerte außerhalb der Toleranz liegt. Um festzustellen
welches Messergebnis außerhalb der Toleranz liegt, beachten Sie
zusätzlich das Messprotokoll, oder prüfen Sie die jeweiligen
Messergebnisse (Q150 bis Q160) auf ihre Grenzwerte.
Beim Zyklus 427 geht die TNC standardmäßig davon aus, dass Sie ein
Aussenmaß (Zapfen) vermessen. Durch entsprechende Wahl von
Größt- und Kleinstmaß in Verbindung mit der Antastrichtung können
Sie den Status der Messung jedoch richtigstellen.
Mess-Status Parameter-Wert
Messwerte liegen innerhalb der Toleranz Q180 = 1
Nacharbeit erforderlich Q181 = 1
Ausschuss Q182 = 1
Die TNC setzt die Status-Merker auch dann, wenn Sie
keine Toleranzwerte oder Größt-/Kleinstmaße eingeben.
