86 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

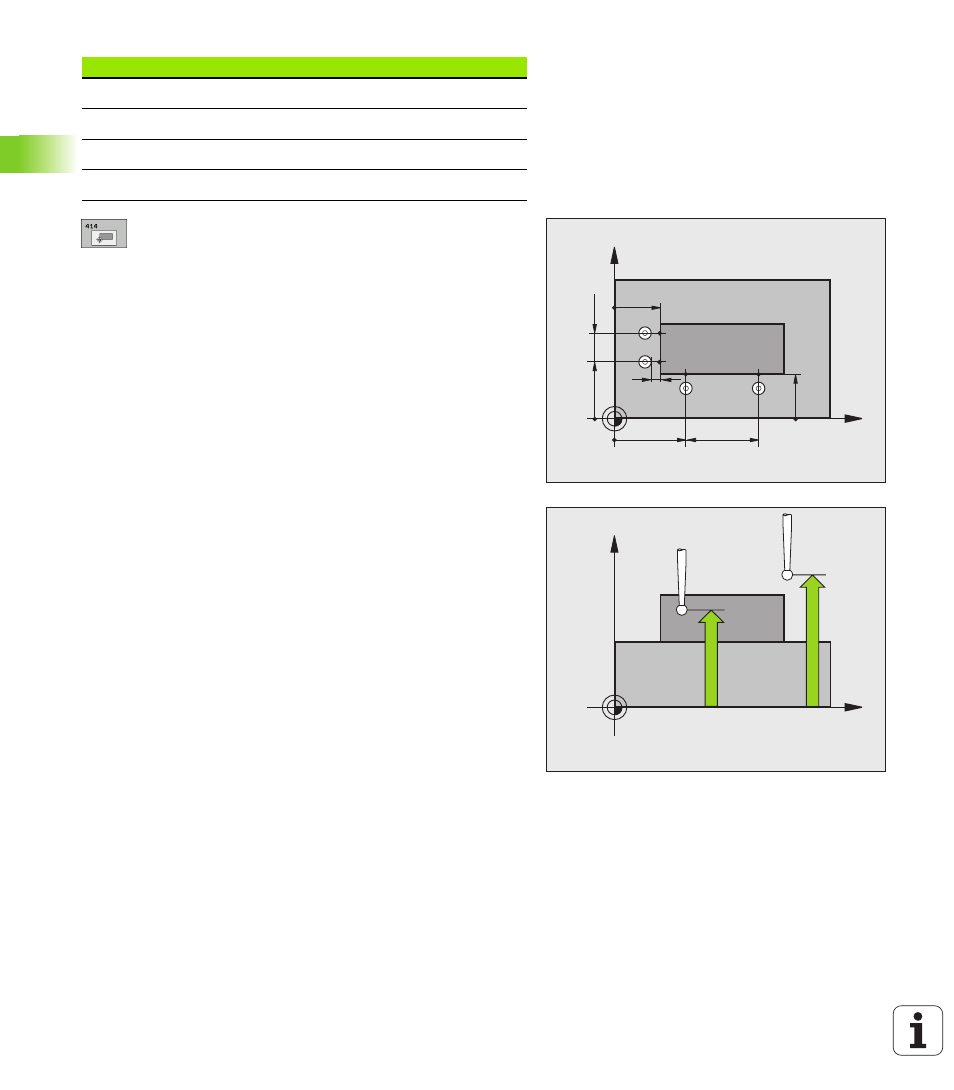

 1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
 1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
 Abstand 1. Achse Q326 (inkremental): Abstand
zwischen erstem und zweitem Messpunkt in der
Hauptachse der Bearbeitungsebene
 3. Messpunkt 1. Achse Q296 (absolut): Koordinate
des dritten Antastpunktes in der Hauptachse der
Bearbeitungsebene
 3. Messpunkt 2. Achse Q297 (absolut): Koordinate
des dritten Antastpunktes in der Nebenachse der
Bearbeitungsebene
 Abstand 2. Achse Q327 (inkremental): Abstand
zwischen drittem und viertem Messpunkt in der
Nebenachse der Bearbeitungsebene
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
 Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
 Grunddrehung durchführen Q304: Festlegen, ob die
TNC die Werkstück-Schieflage durch eine
Grunddrehung kompensieren soll:
0: Keine Grunddrehung durchführen
1: Grunddrehung durchführen
Ecke Koordinate X Koordinate Y
A Punkt 1 größer Punkt 3 Punkt 1 kleiner Punkt 3
B Punkt 1 kleiner Punkt 3 Punkt 1 kleiner Punkt 3
C Punkt 1 kleiner Punkt 3 Punkt 1 größer Punkt 3
D Punkt 1 größer Punkt 3 Punkt 1 größer Punkt 3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
