34
2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men
2.4 Bezugspunkt-Setzen mit 3D-
Tastsystemen
Einführung
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück werden mit folgenden Softkeys gewählt:
Bezugspunkt-Setzen in einer beliebigen Achse mit ANTASTEN POS
Ecke als Bezugspunkt setzen mit ANTASTEN P
Kreismittelpunkt als Bezugspunkt setzen mit ANTASTEN CC

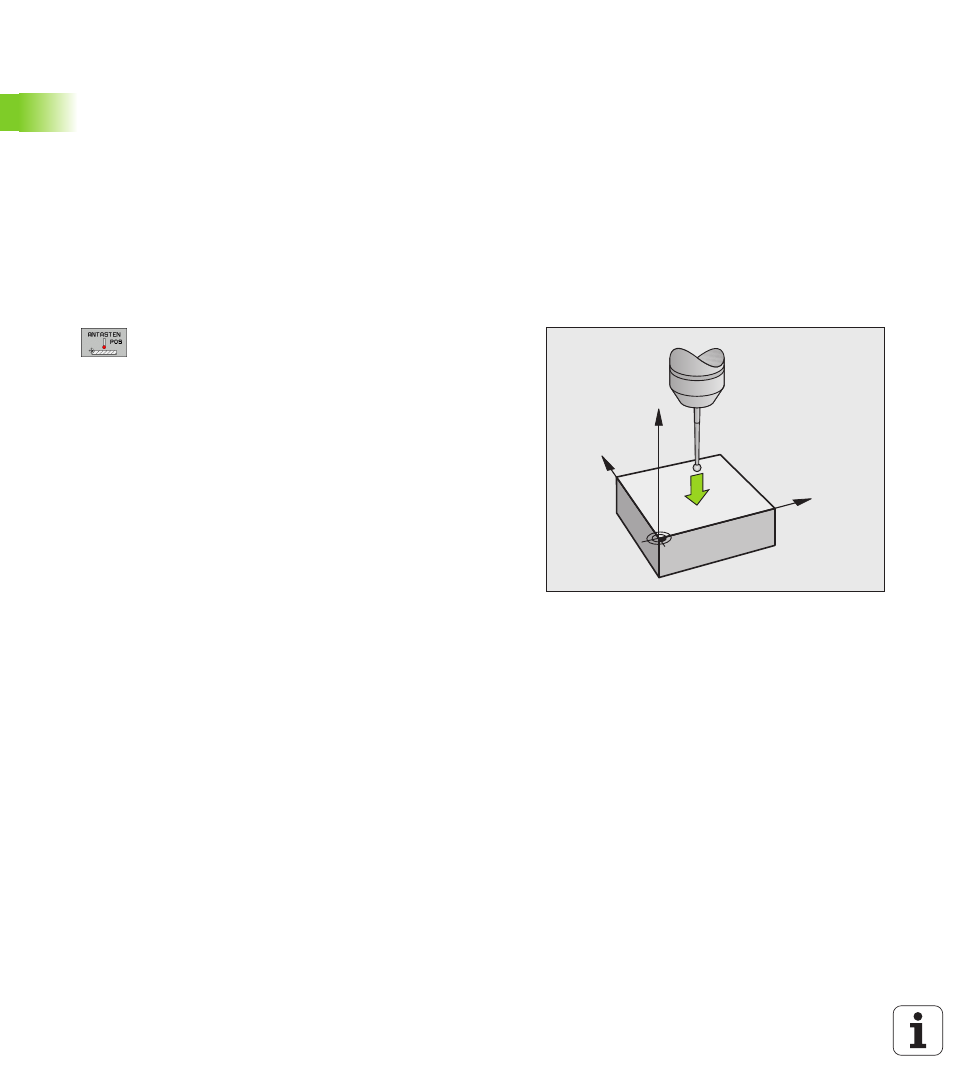

Bezugspunkt-Setzen in einer beliebigen Achse
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
Tastsystem in die Nähe des Antastpunkts
positionieren
Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
Antasten: Externe START-Taste drücken
Bezugspunkt
: Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Wert in eine
Tabelle schreiben (siehe „Messwerte aus den
Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 27, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle
schreiben”, Seite 28)
Antast-Funktion beenden: Softkey ENDE drücken
Y
X
Z
