32 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.3 W
e
rk
stüc
k-Sc
hieflag
e
k
o
mpensier
en
2.3 Werkstück-Schieflage
kompensieren
Einführung
Eine schiefe Werkstück-Aufspannung kompensiert die TNC
rechnerisch durch eine „Grunddrehung“.
Dazu setzt die TNC den Drehwinkel auf den Winkel, den eine
Werkstückfläche mit der Winkelbezugsachse der Bearbeitungsebene

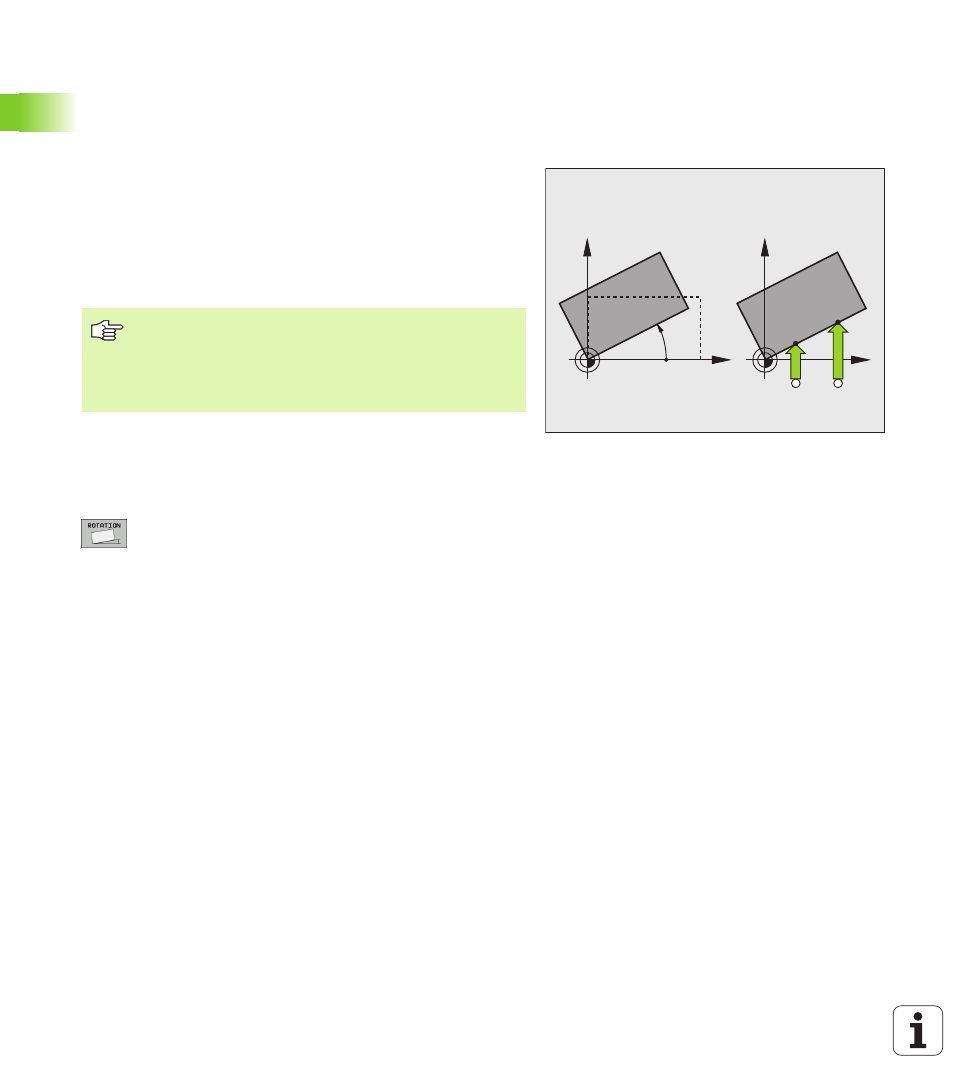

einschließen soll. Siehe Bild rechts.
Die TNC speichert die Grunddrehung, abhängig von der Werkzeug-
Achse, in den Spalten SPA, SPB oder SPC der Preset-Tabelle. .
Grunddrehung ermitteln
 Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
 Tastsystem in die Nähe des ersten Antastpunkts
positionieren
 Antastrichtung senkrecht zur Winkelbezugsachse
wählen: Achse und Richtung über Softkey wählen
 Antasten: Externe START-Taste drücken
 Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
 Antasten: Externe START-Taste drücken. Die TNC
ermittelt die Grunddrehung und zeigt den Winkel
hinter dem Dialog Drehwinkel = an
 Grunddrehung aktivieren: Softkey GRUNDDREHUNG
SETZEN drücken
 Antastfunktion beenden: Softkey ENDE drücken
X
Y
PA
X
Y
A B
Antastrichtung zum Messen der Werkstück-Schieflage
immer senkrecht zur Winkelbezugsachse wählen.
Damit die Grunddrehung im Programmlauf richtig
verrechnet wird, müssen Sie im ersten Verfahrsatz beide
Koordinaten der Bearbeitungsebene programmieren.
