168 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
htwinklig
e K
oor
dinat
e

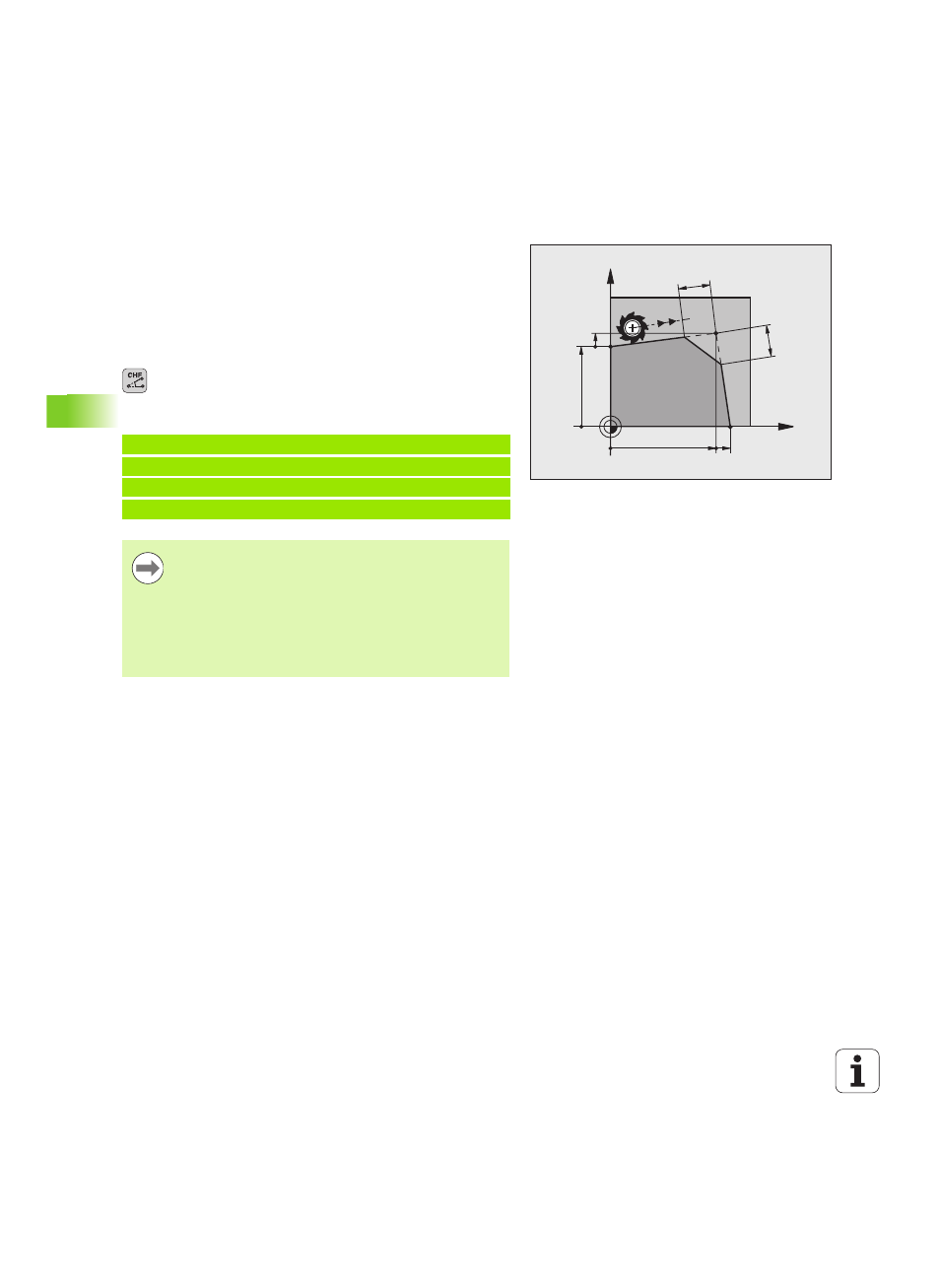

n Fase zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen,
können Sie mit einer Fase versehen.
„ In den Geradensätzen vor und nach dem G24-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt
wird
„ Die Radiuskorrektur vor und nach G24-Satz muss gleich sein
„ Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
U Fasen-Abschnitt : Länge der Fase, falls nötig:
U Vorschub F (wirkt nur im G24-Satz)
NC-Beispielsätze
X
Y
40
12 30
5
12
5
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Eine Kontur nicht mit einem G24-Satz beginnen.
Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
Ein im CHF-Satz programmierter Vorschub wirkt nur in
diesem CHF-Satz. Danach ist wieder der vor dem G24-Satz
programmierte Vorschub gültig.
