40 Erste Schritte mit der TNC 320
1
.3 D
a
s erst
e T
e
il pr
ogr
ammier
en
Eine einfache Kontur programmieren

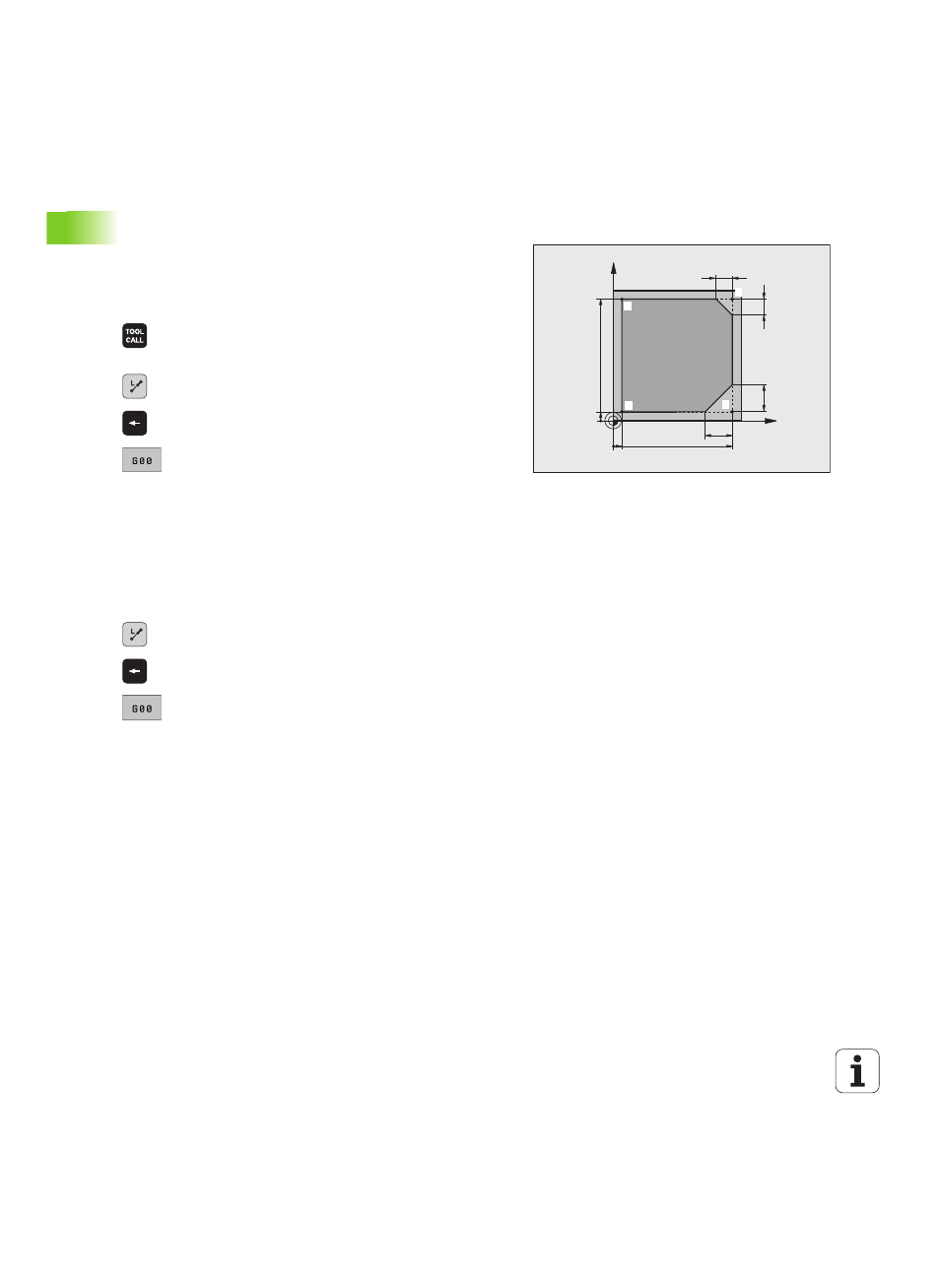

Die im Bild rechts dargestellte Kontur soll auf Tiefe 5 mm einmal
umfräst werden. Die Rohteildefinition haben Sie bereits erstellt.
Nachdem Sie über eine Funktionstaste einen Dialog eröffnet haben,
geben Sie alle von der TNC in der Kopfzeile des Bildschirms
abgefragten Daten ein.
U Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der Taste
ENT, Werkzeugachse nicht vergessen
U Drücken Sie die Taste L zum eröffnen eines
Programmsatzes für eine Geradenbewegung
U Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
U Wählen Sie den Softkey G0 für eine Verfahrbewegung
im Eilgang
U Werkzeug freifahren: Drücken Sie die orange
Achstaste Z, um in der Werkzeugachse freizufahren,
und geben den Wert für die anzufahrende Position
ein, z.B. 250. Mit Taste ENT bestätigen
U Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
U Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
U Drücken Sie die Taste L zum eröffnen eines
Programmsatzes für eine Geradenbewegung
U Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
U Wählen Sie den Softkey G0 für eine Verfahrbewegung
im Eilgang
U Werkzeug in der Bearbeitungsebene vorpositionieren:
Drücken Sie die orange Achstaste X und geben den
Wert für die anzufahrende Position ein, z.B. -20
U Drücken Sie die orange Achstaste Y und geben den
Wert für die anzufahrende Position ein, z.B. -20. Mit
Taste ENT bestätigen
U Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
U Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
