HEIDENHAIN TNC 320 (340 55x-05) ISO programming Benutzerhandbuch
Seite 176
176
Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
htwinklig
e K
oor
dinat
e
n

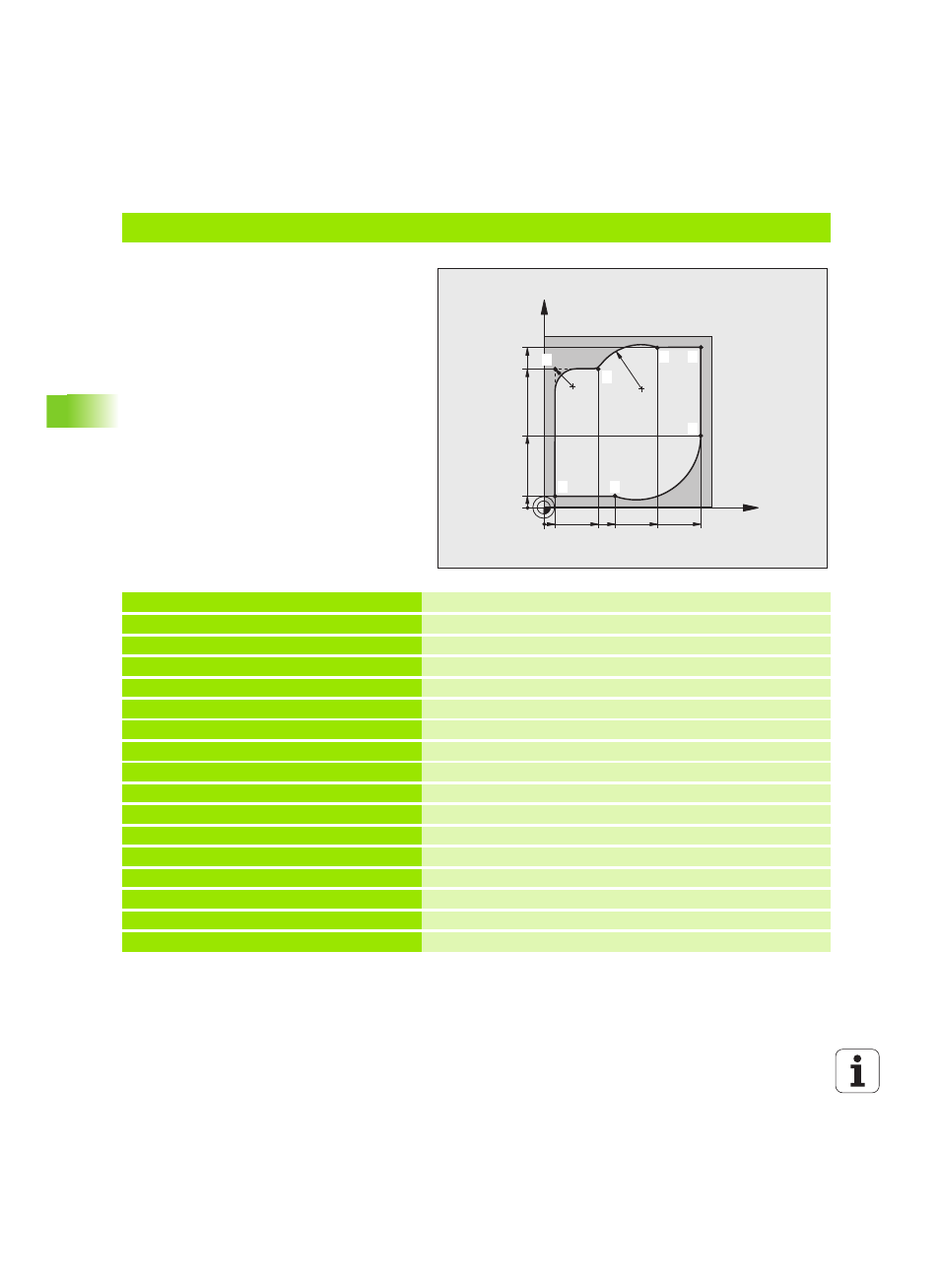

Beispiel: Kreisbewegung kartesisch
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition für grafische Simulation der Bearbeitung
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
N40 G00 G40 G90 Z+250 *
Werkzeug freifahren in der Spindelachse mit Eilgang
N50 X-10 Y-10 *
Werkzeug vorpositionieren
N60 G01 Z-5 F1000 M3 *
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
N70 G01 G41 X+5 Y+5 F300 *
Kontur an Punkt 1 anfahren, Radiuskorrektur G41 aktivieren
N80 G26 R5 F150 *
Tangentiales Anfahren
N90 Y+85 *
Punkt 2: erste Gerade für Ecke 2
N100 G25 R10 *
Radius mit R = 10 mm einfügen, Vorschub: 150 mm/min
N110 X+30 *
Punkt 3 anfahren: Startpunkt des Kreises
N120 G02 X+70 Y+95 R+30 *
Punkt 4 anfahren: Endpunkt des Kreises mit G02, Radius 30 mm
N130 G01 X+95 *
Punkt 5 anfahren
N140 Y+40 *
Punkt 6 anfahren
N150 G06 X+40 Y+5 *
Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit tangentia-
lem Anschluss an Punkt 6, TNC berechnet den Radius selbst
X
Y
95
5
95
5
85
40
40
30
70
R10
R30
1
2
3
4
5
6
7
