Programmieren: Konturen programmieren
6.3
Kontur anfahren und verlassen
6
178
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

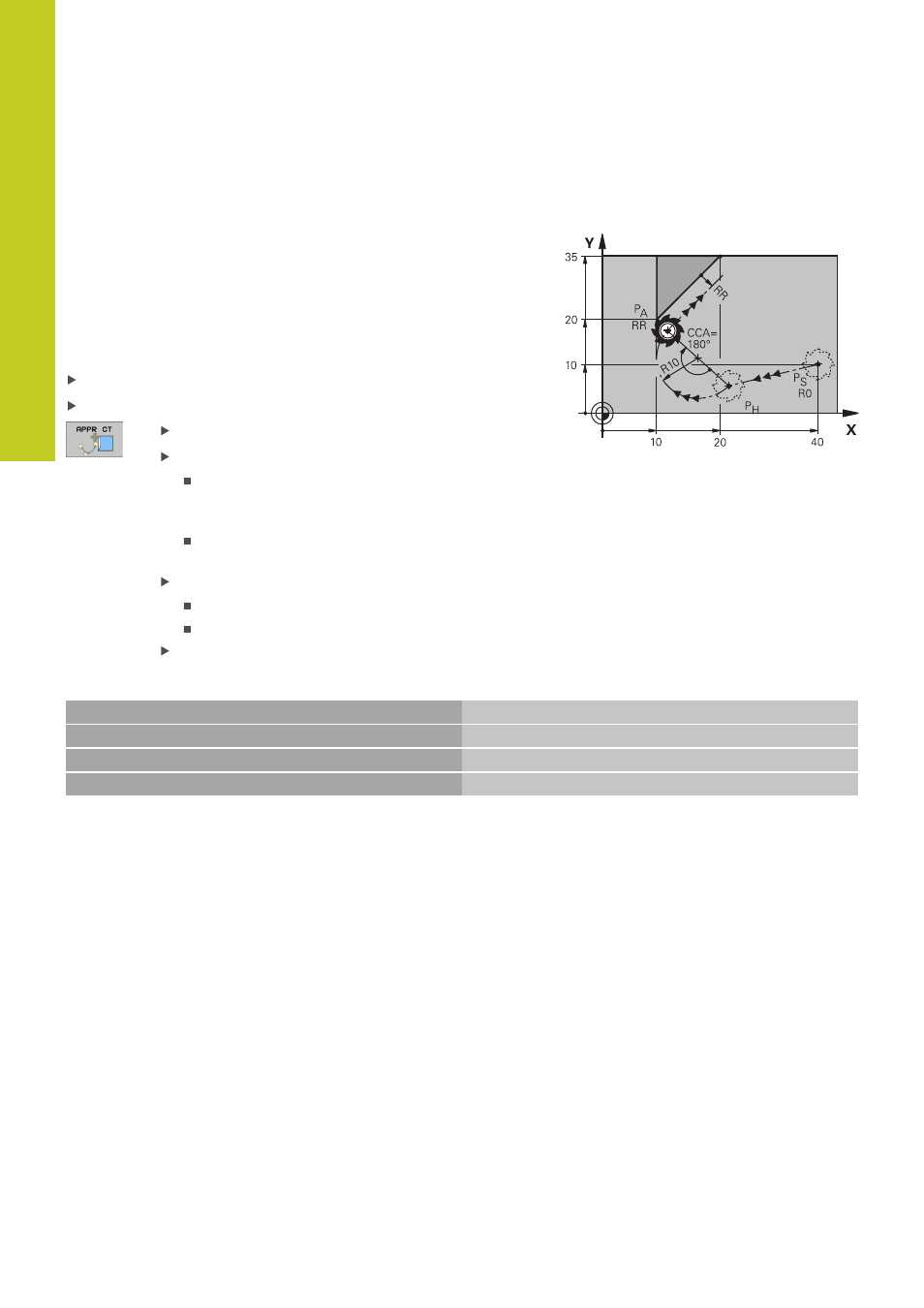

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss: APPR CT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt
P
S
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer Kreisbahn,
die tangential in das erste Konturelement übergeht, den ersten
Konturpunkt PA an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch den Radius R und
den Mittelpunktswinkel CCA. Der Drehsinn der Kreisbahn ist durch
den Verlauf des ersten Konturelements gegeben.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste APPR/DEP und Softkey APPR CT eröffnen:
Koordinaten des ersten Konturpunkts P
A
Radius R der Kreisbahn
Anfahren auf der Seite des Werkstücks, die
durch die Radiuskorrektur definiert ist: R positiv
eingeben.
Von der Werkstück-Seite aus anfahren: R
negativ eingeben.
Mittelpunktswinkel CCA der Kreisbahn
CCA nur positiv eingeben.
Maximaler Eingabewert 360°
Radiuskorrektur RR/RL für die Bearbeitung
NC-Beispielsätze
7 L X+40 Y+10 R0 FMAX M3
PS ohne Radiuskorrektur anfahren
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
PA mit Radiuskorr. RR, Radius R=10
9 L X+20 Y+35
Endpunkt erstes Konturelement
10 L ...
Nächstes Konturelement
