Programm-Test und Programmlauf
14.1 Grafiken
14
440
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

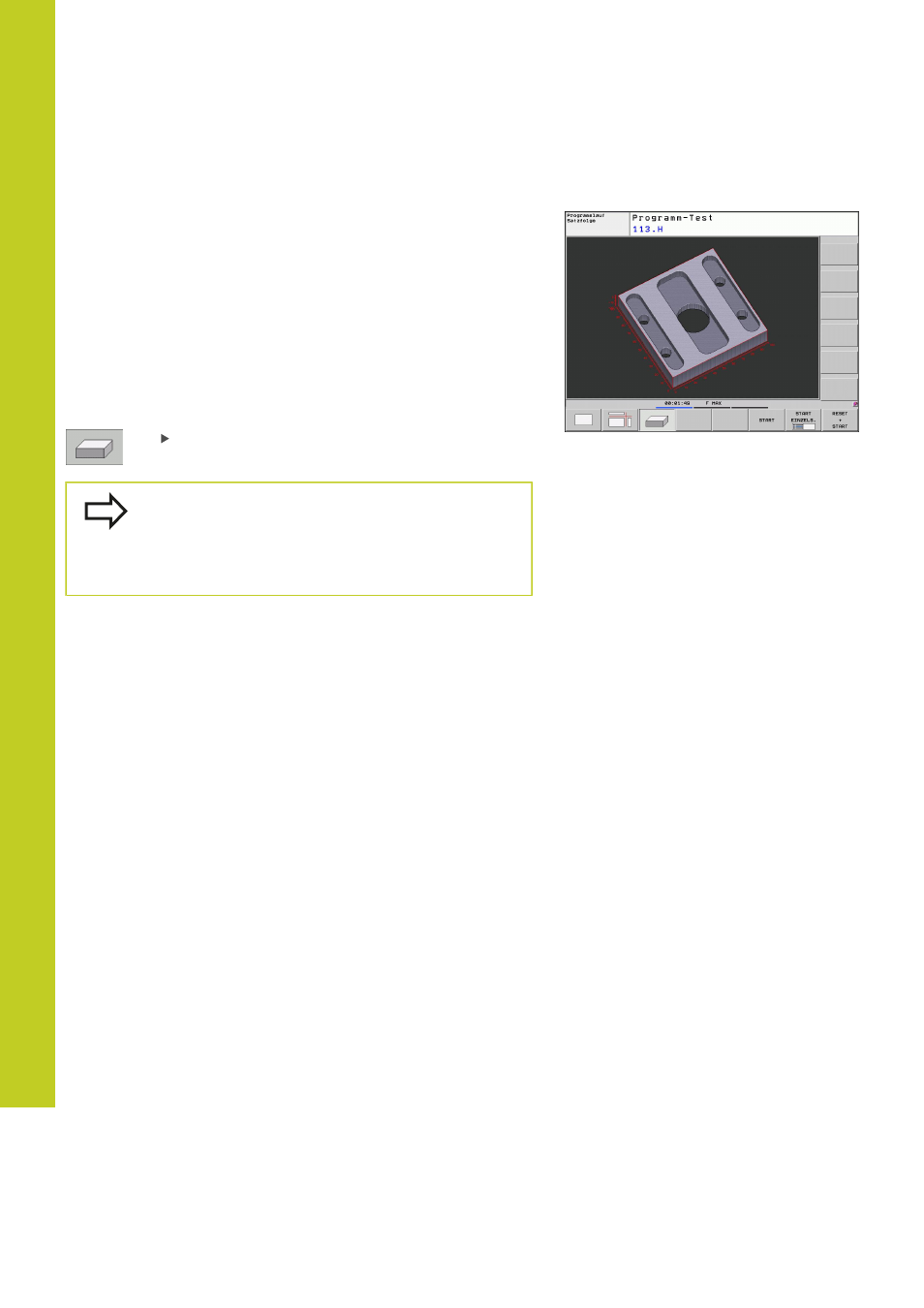

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie per Softkeys um die vertikale
Achse drehen und um die horizontale Achse kippen. Sofern Sie
eine Mouse an ihre TNC angeschlossen haben, können Sie durch
gedrückt halten der rechten Mouse-Taste diese Funktion ebenso
ausführen.
Die Umrisse des Rohteils zu Beginn der grafischen Simulation
können Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur
Ausschnitts-Vergrößerung zur Verfügung, siehe "Ausschnitts-
Vergrößerung", Seite 442.
3D-Darstellung mit Softkey wählen.
Die Geschwindigkeit der 3D-Grafik hängt von der
Schneidlänge (Spalte
LCUTS in der Werkzeug-Tabelle)
ab. Ist
LCUTS mit 0 definiert (Grundeinstellung), dann
rechnet die Simulation mit einer unendlich langen
Schneidlänge, was zu hohen Rechenzeit führt.
