Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
11.2
11
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
365
Positionierverhalten der PLANE-Funktion festlegen
Übersicht
Unabhängig davon, welche PLANE-Funktion Sie verwenden um die
geschwenkte Bearbeitungsebene zu definieren, stehen folgende
Funktionen zum Positionierverhalten immer zur Verfügung:
Automatisches Einschwenken
Auswahl von alternativen Schwenkmöglichkeiten (nicht bei
PLANE AXIAL)
Auswahl der Transformationsart (nicht bei
PLANE AXIAL)

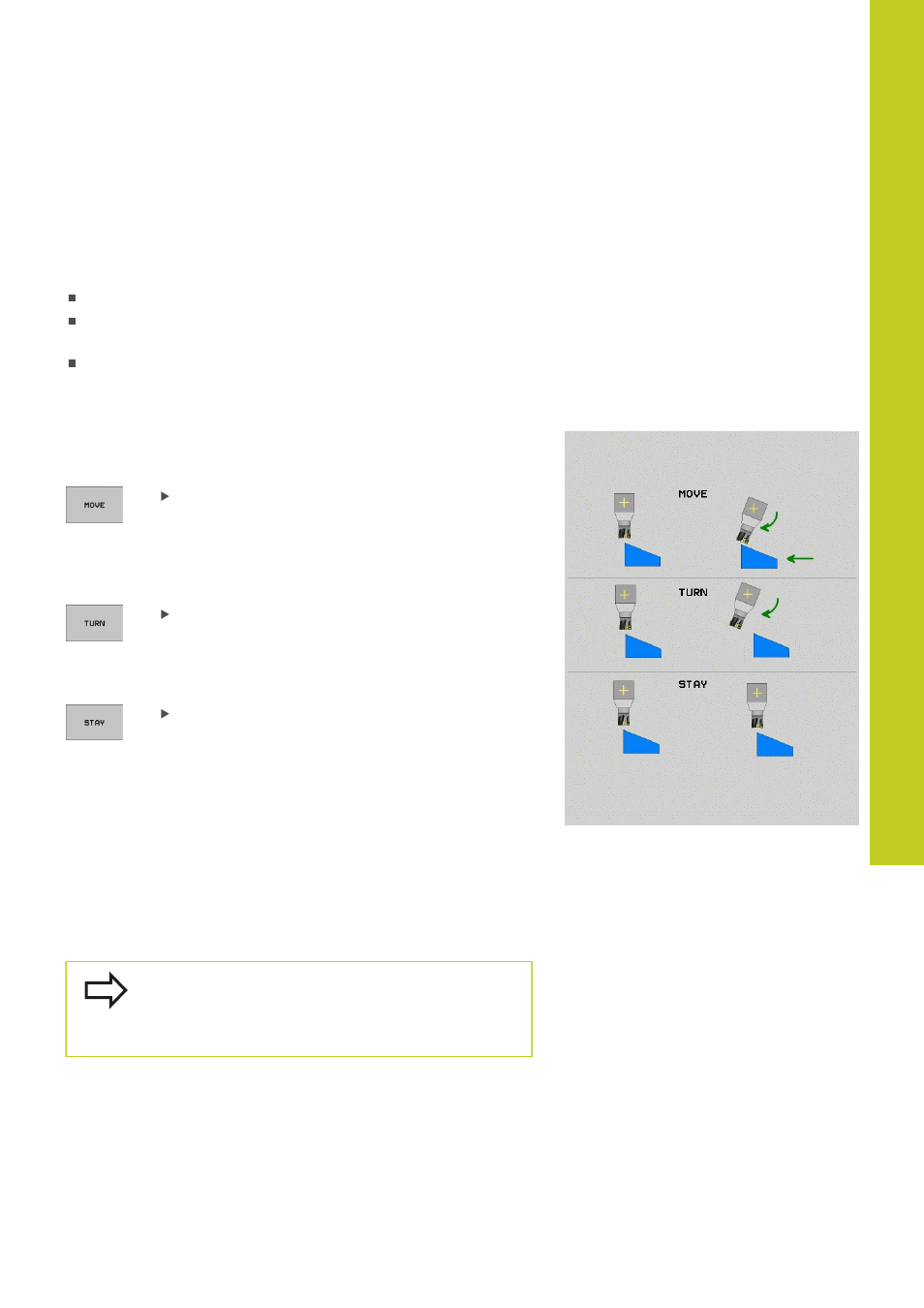

Automatisches Einschwenken: MOVE/TURN/STAY (Eingabe
zwingend erforderlich)
Nachdem Sie alle Parameter zur Ebenendefinition eingegeben
haben, müssen Sie festlegen, wie die Drehachsen auf die
berechneten Achswerte eingeschwenkt werden sollen:
Die PLANE-Funktion soll die Drehachsen
automatisch auf die berechneten Achswerte
einschwenken, wobei sich die Relativposition
zwischen Werkstück und Werkzeug
nicht verändert. Die TNC führt eine
Ausgleichsbewegung in den Linearachsen aus
Die PLANE-Funktion soll die Drehachsen
automatisch auf die berechneten Achswerte
einschwenken, wobei nur die Drehachsen
positioniert werden. Die TNC führt keine
Ausgleichsbewegung in den -Linearachsen aus
Sie schwenken die Drehachsen in einem
nachfolgenden, separaten Positioniersatz ein
Wenn Sie die Option
MOVE (PLANE-Funktion soll automatisch mit
Ausgleichsbewegung einschwenken) gewählt haben, sind noch
die zwei nachfolgend erklärten Parameter
Abstand Drehpunkt von
WZ-Spitze und Vorschub? F= zu definieren.
Wenn Sie die Option
TURN (PLANE-Funktion soll automatisch ohne
Ausgleichsbewegung einschwenken) gewählt haben, ist noch der
nachfolgend erklärte Parameter
Vorschub? F= zu definieren.
Alternativ zu einem direkt per Zahlenwert definierten Vorschub
F,
können Sie die Einschwenkbewegung auch mit
FMAX (Eilgang)
oder
FAUTO (Vorschub aus TOOL CALLT-Satz) ausführen lassen.
Wenn Sie die Funktion
PLANE AXIAL in Verbindung
mit
STAY verwenden, dann müssen Sie die
Drehachsen in einem separaten Positioniersatz nach
der
PLANE-Funktion einschwenken.
