Einführung
2.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von
HEIDENHAIN
2
74
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
2.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
Werkstücke automatisch ausrichten
Schnell und genau Bezugspunkte setzen
Messungen am Werkstück während des Programmlaufs
ausführen
Werkzeuge vermessen und prüfen
Alle Zyklen-Funktionen (Tastsystemzyklen und
Bearbeitungszyklen) sind im Benutzer-Handbuch
Zyklenprogrammierung beschrieben. Wenden Sie
sich ggf. an HEIDENHAIN, wenn Sie dieses Benutzer-
Handbuch benötigen. ID: 679 220-xx
Die schaltenden Tastsysteme TS 220, TS 440, TS 444, TS 640 und
TS 740
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen, für Messungen
am Werkstück. Das TS 220 überträgt die Schaltsignale über ein
Kabel und ist zudem eine kostengünstige Alternative, wenn Sie
gelegentlich digitalisieren müssen.

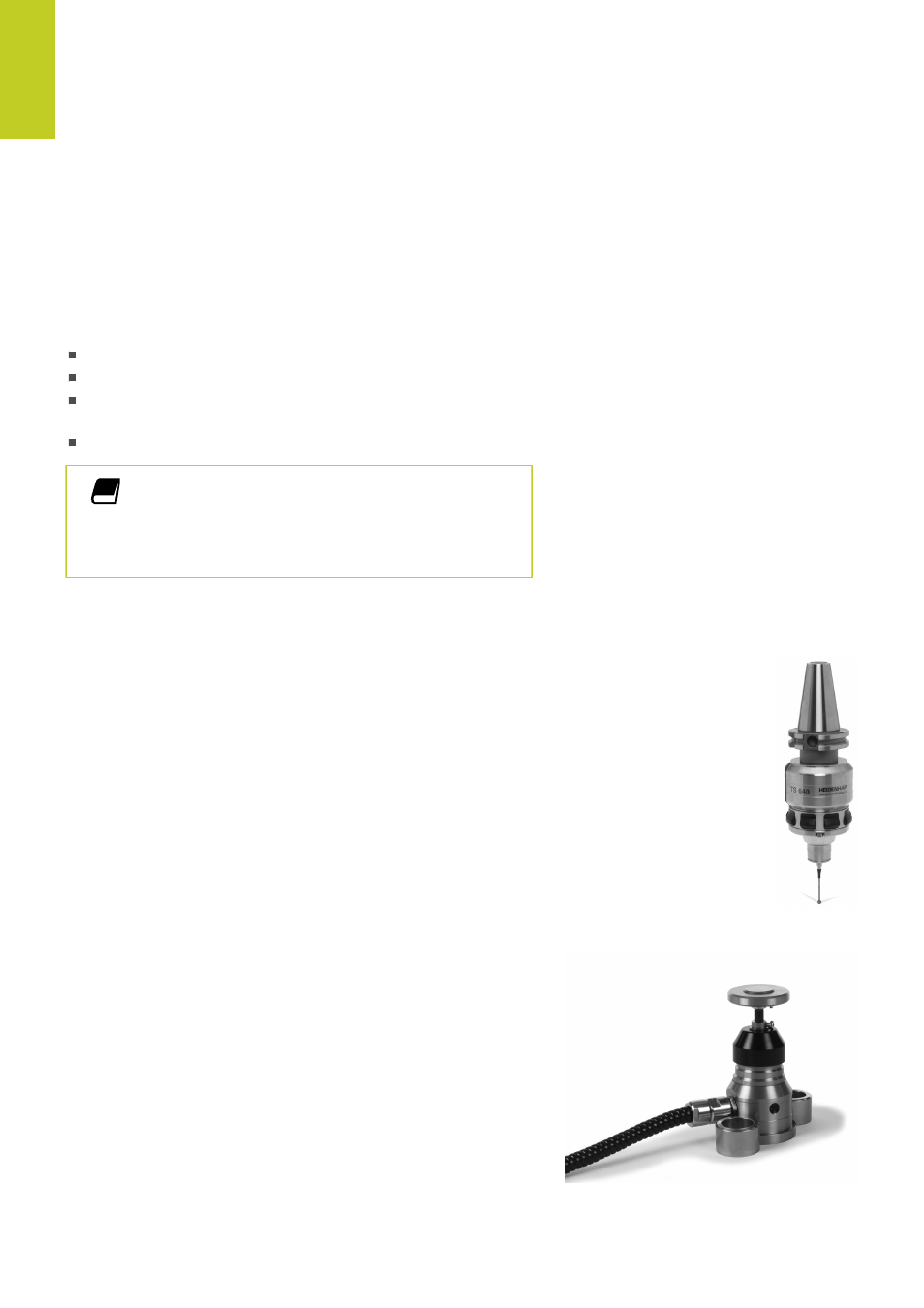

Speziell für Maschinen mit Werkzeugwechsler eignen sich die
Tastsysteme TS 640 (siehe Bild) und das kleinere TS 440, die die
Schaltsignale via Infrarot-Strecke kabellos übertragen.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Das Werkzeug-Tastsystem TT 140 zur Werkzeug-Vermessung
Das TT 140 ist ein schaltendes 3D-Tastsystem zum Vermessen
und Prüfen von Werkzeugen. Die TNC stellt hierzu 3 Zyklen zur
Verfügung, mit denen sich Werkzeug-Radius und -Länge bei
stehender oder rotierender Spindel ermitteln lassen. Die besonders
robuste Bauart und die hohe Schutzart machen das TT 140
gegenüber Kühlmittel und Spänen unempfindlich. Das Schaltsignal
wird mit einem verschleißfreien optischen Schalter gebildet, der
sich durch eine hohe Zuverlässigkeit auszeichnet.
