Programm-Test und Programmlauf
14.1 Grafiken
14
442
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

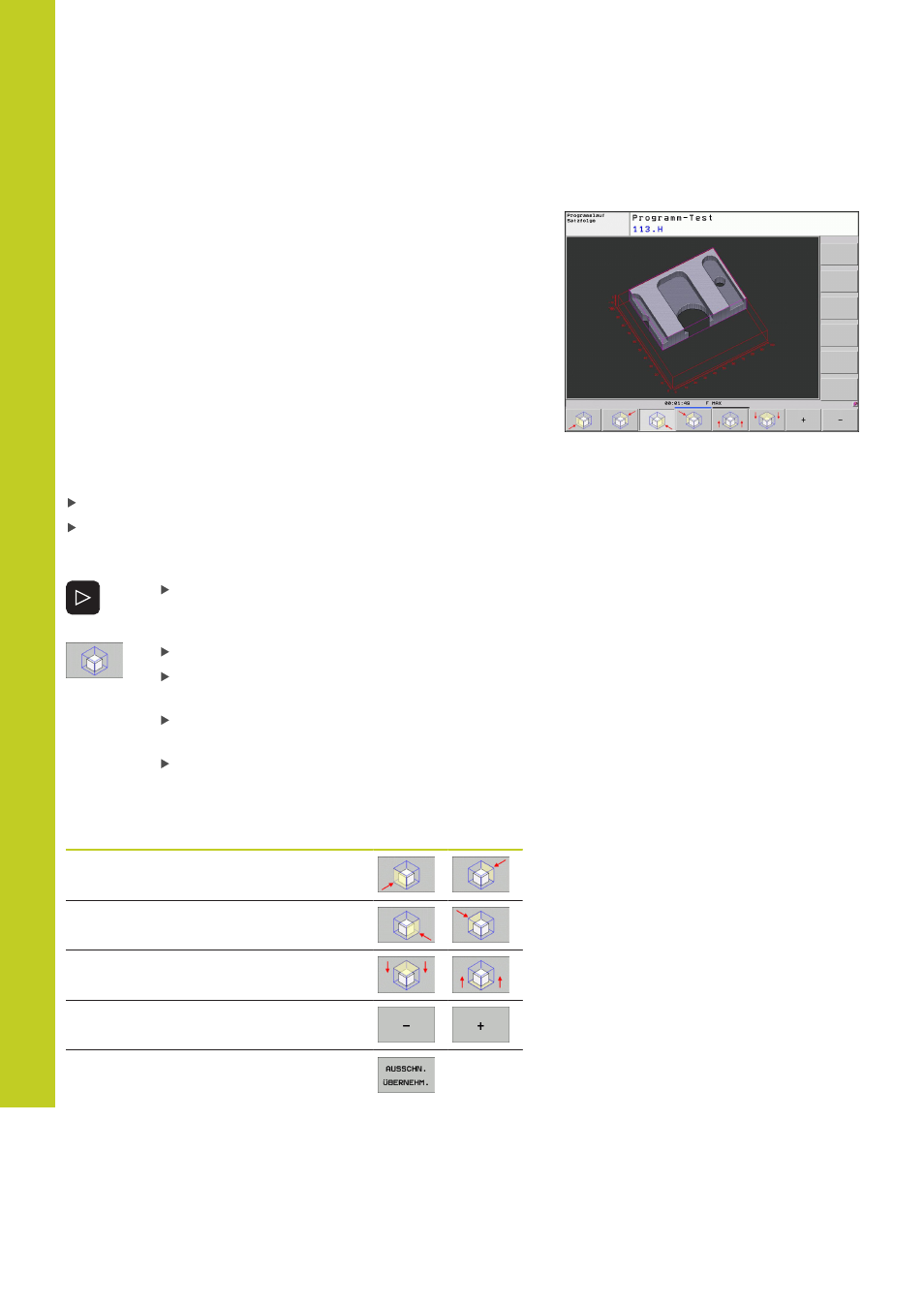

Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test und in
einer Programmlauf-Betriebsart in allen Ansichten verändern.
Dafür muss die grafische Simulation bzw. der Programmlauf
gestoppt sein. Eine Ausschnitts-Vergrößerung ist immer in allen
Darstellungsarten wirksam.
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
Falls nötig, grafische Simulation stoppen
Softkey-Leiste in der Betriebsart Programm-Test bzw. in einer
Programmlauf-Betriebsart umschalten, bis der Auswahl-Softkey
für die Ausschnitt-Vergrößerung erscheint
Softkey-Leiste umschalten, bis der Auswahl-
Softkey mit Funktionen zur Ausschnitts-
Vergrößerung erscheint
Funktionen zur Ausschnitts-Vergrößerung wählen
Werkstückseite mit Softkey (siehe Tabelle unten)
wählen
Rohteil verkleinern oder vergrößern: Softkey „–“
bzw. „+“ gedrückt halten
Programm-Test oder Programmlauf neu starten
mit Softkey START (RESET + START stellt das
ursprüngliche Rohteil wieder her)
Funktion Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
