13
Konturen
anfahren
und
verlassen

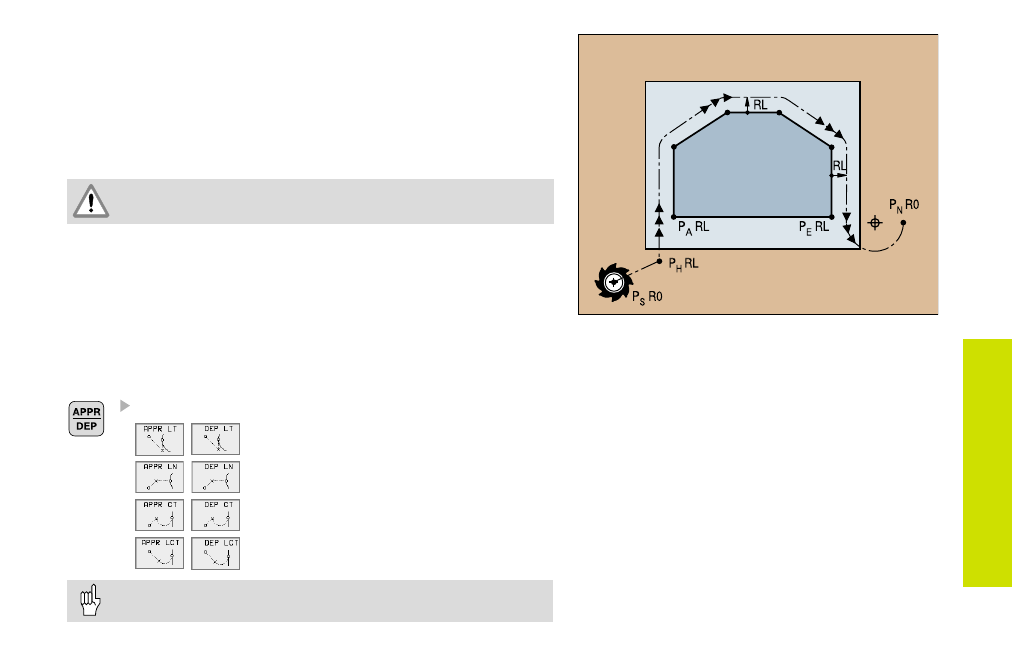

Konturen anfahren und verlassen
Startpunkt P
S
P
S
liegt außerhalb der Kontur und muß ohne Radiuskorrektur
angefahren werden.
Hilfspunkt P
H
P
H
liegt außerhalb der Kontur und wird von der TNC errechnet.
Die TNC verfährt das Werkzeug vom Startpunkt P
S
zum
Hilfspunkt P
H
im zuletzt programmierten Vorschub!
Erster Konturpunkt P
A
und letzter Konturpunkt P
E
Der erste Konturpunkt P
A
wird im APPR-Satz (engl: approach = anfahren)
programmiert. Der letzte Konturpunkt wird wie gewohnt programmiert.
Endpunkt P
N
P
N
liegt außerhalb der Kontur und ergibt sich aus dem DEP-Satz (engl:
depart = verlassen). P
N
wird automatisch mit R0 angefahren.
Bahnfunktionen beim Anfahren und Verlassen
Softkey mit der gewünschten Bahnfunktion drücken:
Gerade mit tangentialem Anschluß
Gerade senkrecht zum Konturpunkt
Kreisbahn mit tangentialem Anschluß
Geradenstück mit tangentialem Über-
gangskreis an die Kontur
• Radiuskorrektur im APPR-Satz programmieren!
• DEP-Sätze setzen die Radiuskorrektur auf R0!
