50
Zyklen
zur
Herstellung
von
Bohrungen
und
Gewinden

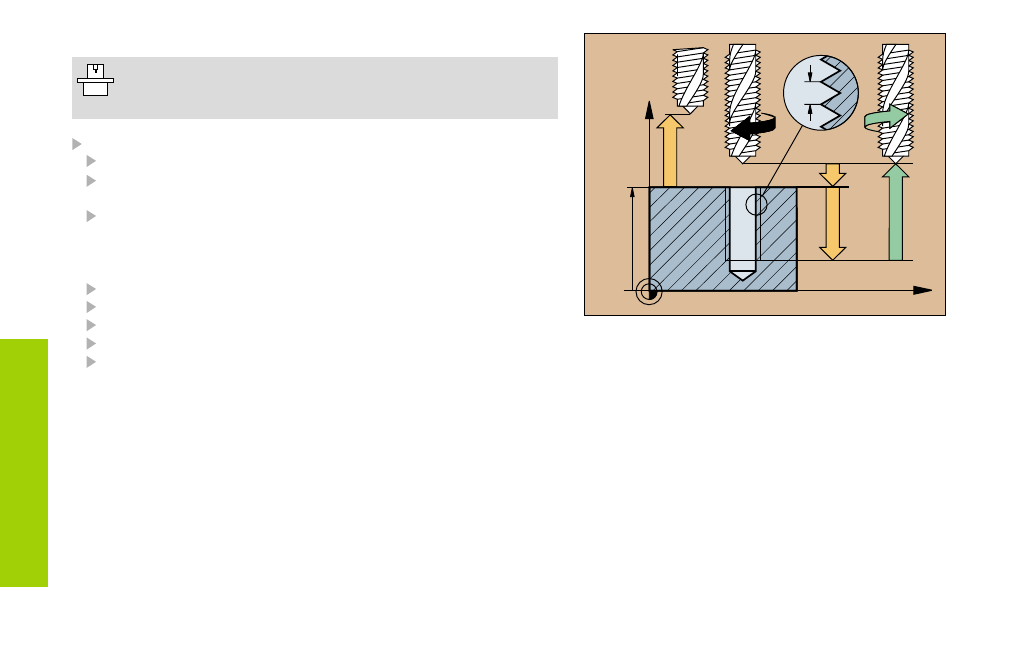

GEWINDEBOHREN SPANBRUCH (209)
• Maschine und TNC müssen vom Hersteller für das
Gewindebohren vorbereitet sein!
• Bearbeitung wird mit geregelter Spindel ausgeführt!
CYCL DEF: Zyklus 209 GEW.-BOHREN SPANBRUCH wählen
Sicherheits-Abstand: Q200
Gewindetiefe: Gewindelänge = Abstand zwischen
Werkstück-Oberfläche und Gewinde-Ende: Q201
Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
• Rechtsgewinde: +
• Linksgewinde: –
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Bohrtiefe bis Spanbruch: Q257
Rückzug bei Spanbruch: Q256
Winkel für Spindelorientierung: Q336
Z
X
Q203
Q204
Q200
Q201
Q239
