94
Grafiken und Status-Anzeigen
Grafiken und Status-Anzeigen
Siehe „Grafiken und Status-Anzeigen”
Werkstück im Grafik-Fenster festlegen
Der Dialog für die BLK-FORM erscheint automatisch, wenn ein neues
Programm eröffnet wird.
Neues Programm eröffnen oder im bereits geöffneten Programm
den Softkey BLK FORM drücken
Spindelachse
MIN- und MAX-Punkt
Nachfolgend eine Auswahl häufig benötigter Funktionen.

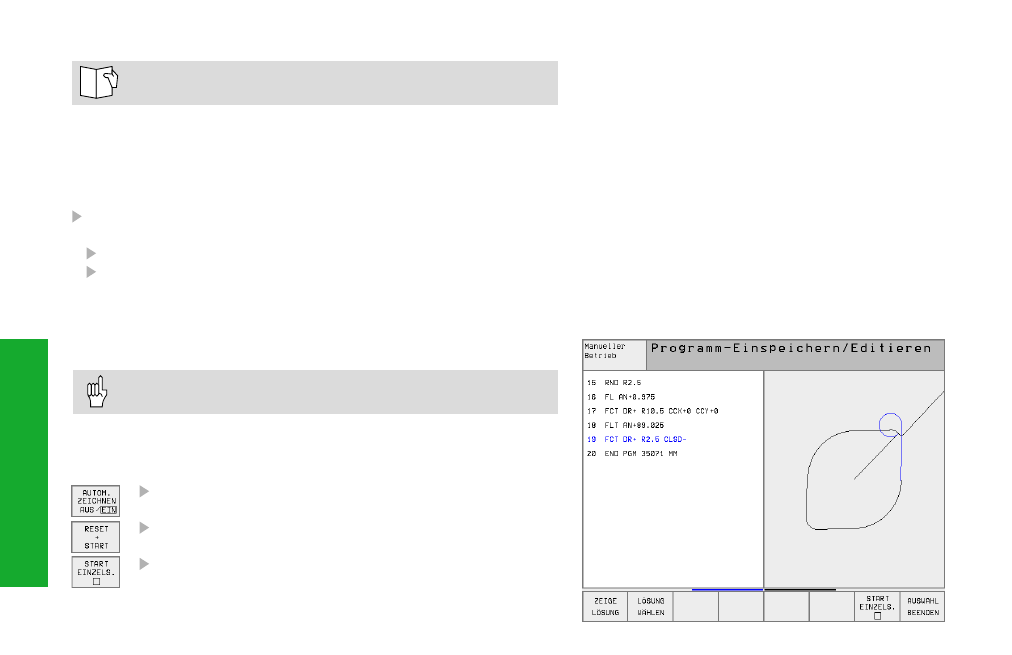

Programmiergrafik
Die Bildschirmaufteilung PROGRAMM+GRAFIK wählen!
Während der Programm-Eingabe kann die TNC die programmierte
Kontur mit einer zweidimensionalen Grafik darstellen:
Automatisch mitzeichnen
Grafik manuell starten
Grafik satzweise starten
