SL-Zyklen

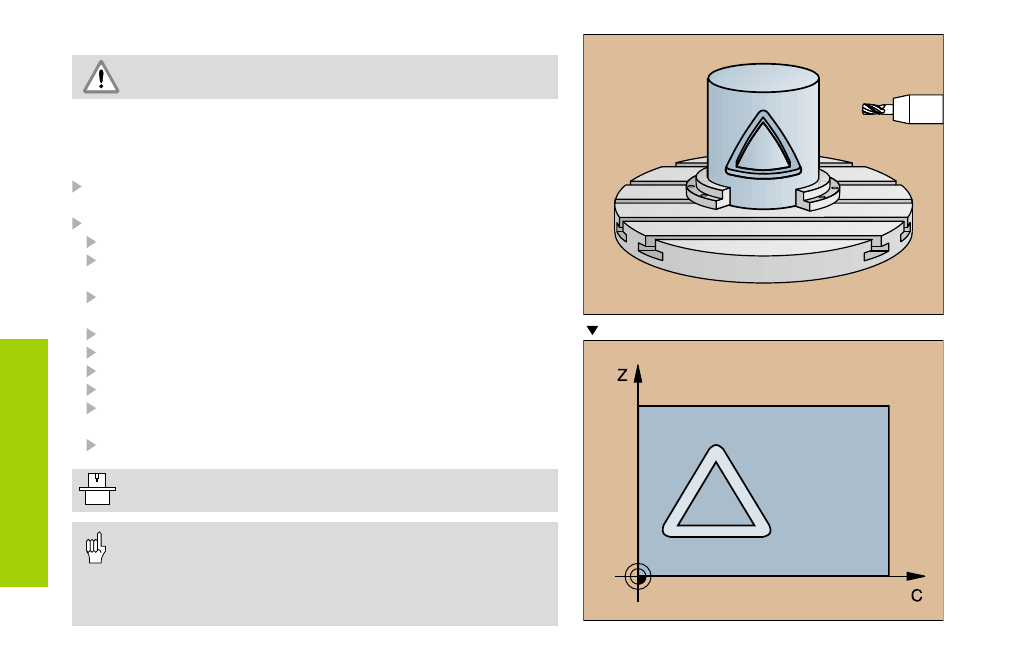

ZYLINDER-MANTEL (28)
Der Zyklus erfordert einen Fräser mit Stirnzahn über Mitte
schneidend (DIN 844)!
Mit dem Zyklus 28 ZYLINDER-MANTEL läßt sich eine zuvor auf der
Abwicklung definierte Nut ohne Verzerrung der Seitenwände auf den
Mantel eines Zylinders übertragen.
Kontur in einem Unterprogramm definieren und über Zyklus 14
KONTUR festlegen
CYCL DEF: Zyklus 28 ZYLINDER-MANTEL auswählen
Frästiefe Q1
Schlichtaufmaß Seite Q3: Schlicht-Aufmaß
(Q3>0 oder Q3<0 eingeben)
Sicherheits-Abstand Q6: Abstand zwischen Werkzeug und
Werkstück-Oberfläche
Zustell-Tiefe Q10
Vorschub Tiefenzustellung Q11
Vorschub Fräsen Q12
Zylinderradius Q16: Radius des Zylinders
Bemaßungsart? Grad=0 mm/inch=1 Q17: Koordinaten im
Unterprogramm in Grad oder mm
Nutbreite Q20
• Maschine und TNC müssen vom Hersteller für den Zyklus
ZYLINDER-MANTEL vorbereitet sein!
• Das Werkstück muß zentrisch aufgespannt sein!
• Die Werkzeug-Achse muß senkrecht zur Rundtisch-Achse
stehen!
• Zyklus 14 KONTUR darf nur eine Label-Nummer enthalten!
• Unterprogramm darf maximal 128 Geradenstücke enthalten!
Abwicklung
