Digitalisieren

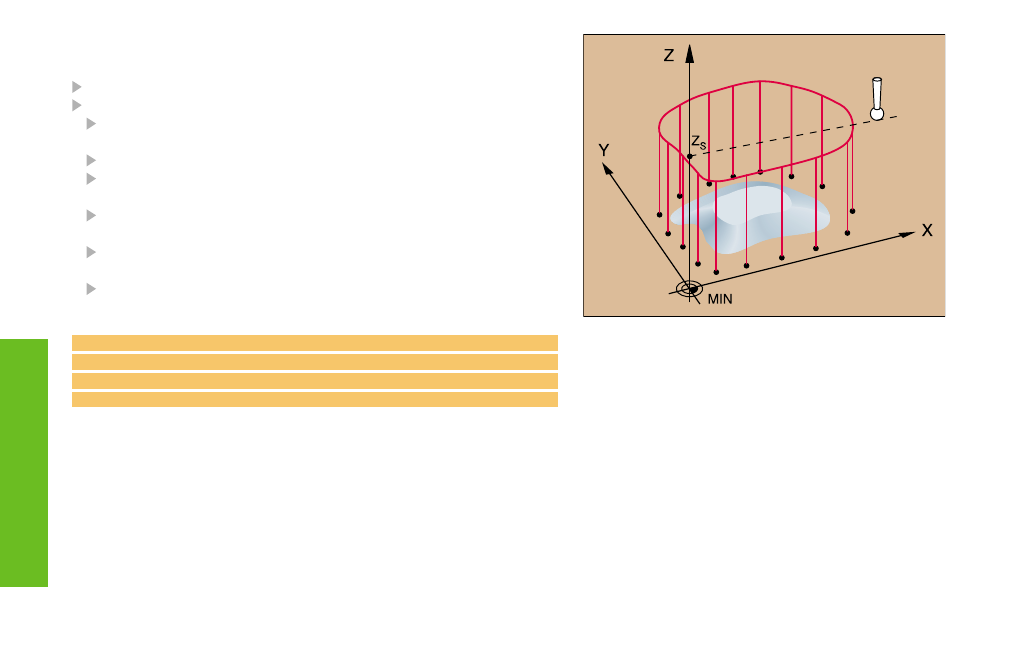

Digitalisier-Zyklus BEREICH (15)
Schnittstelle zur Datenübertragung festlegen
TOUCH PROBE: Zyklus 15 BEREICH wählen
PGM-Name Digitalisierdaten: Name für das NC-Programm
eingeben, in dem die Digitalisier-Daten abgespeichert werden
Achse Tch Probe: Tastsystem-Achse angeben
PGM-Name Bereichsdaten: Name der Punkte-Tabelle, in der
der Bereich festgelegt ist
MIN-Punkt Achse TCH PROBE: Minimalpunkt in der
Tastsystemachse eingeben
MAX-Punkt Achse TCH PROBE: Maximalpunkt in der
Tastsystemachse eingeben
Sichere Höhe: Höhe, in der eine Kollision von Taststift und
Form ausgeschlossen ist: Z
S
5 TCH PROBE 15.0 BEREICH
6 TCH PROBE 15.1 PGM DIGIT.: DATEN
7 TCH PROBE 15.2 Z PGM RANGE: TAB1
8 TCH PROBE 15.3 MIN:+0 MAX:+35 HOEHE:+125
