4.6 3D-Liniengr
a
fik (FCL
2-F
u
nktion)
Sie können die 3D-Liniengrafik auch mit der Mouse bedienen. Fol-
gende Funktionen stehen zur Verfügung:
8 Um das dargestellte Drahtmodell dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Die TNC zeigt
ein Koordinatensystem an, das die momentan aktive Ausrichtung
des Wekstückes darstellt. Nachdem Sie die rechte Mouse-Taste
losgelassen haben, orientiert die TNC das Werkstück auf die defi-
nierte Ausrichtung
8 Um das dargestellte Drahtmodell zu verschieben: mittlere Mouse-
Taste, bzw. Mouse-Rad, gedrückt halten und Mouse bewegen. Die
TNC verschiebt das Werkstück in die entsprechende Richtung.
Nachdem Sie die mittlere Mouse-Taste losgelassen haben, ver-
schiebt die TNC das Werkstück auf die definierte Position
8 Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereichs
markieren. Nachdem Sie die linke Mouse-Taste losgelassen haben,
vergrößert die TNC das Werkstück auf den definierten Bereich
8 Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor
bzw. zurückdrehen

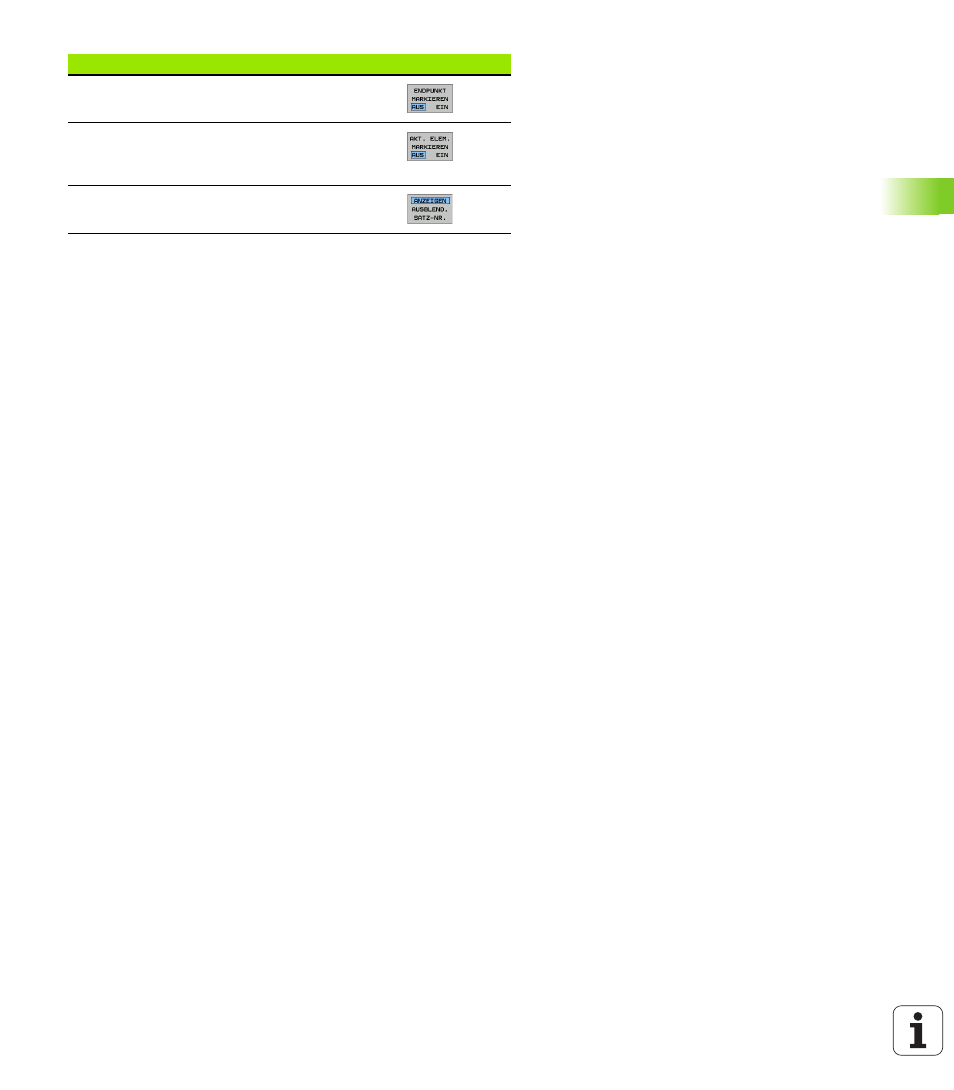

Programmierte Endpunkte durch einen Punkt auf
der Linie anzeigen/nicht anzeigen
Den im linken Fenster angewählten NC-Satz in
der 3D-Liniengrafik farblich hervorgehoben anzei-
gen/nicht anzeigen
Satz-Nummern anzeigen/nicht anzeigen
Funktion Softkey
