76 2 Handbetrieb und Einrichten
2.4 Bezugspunkt-Setz
en (ohne 3D-T
astsyst
e
m)

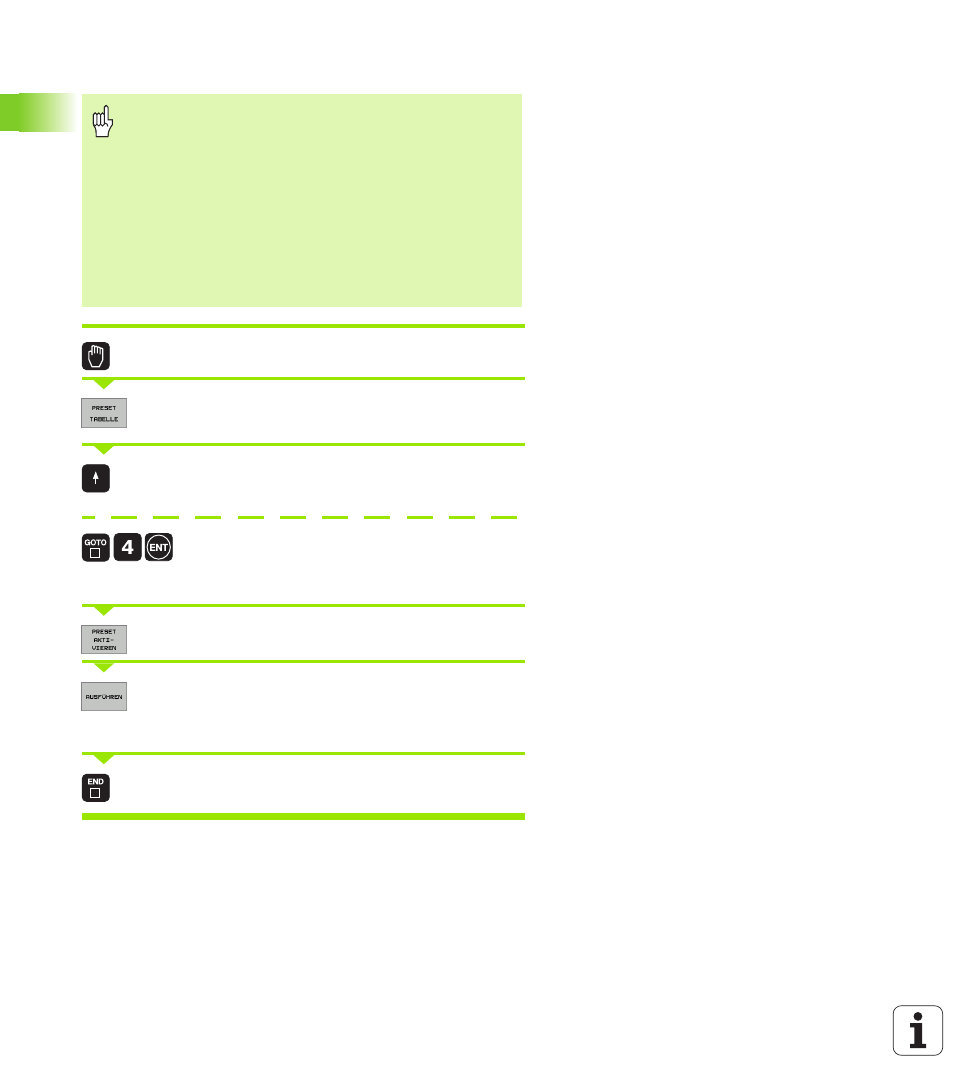

Bezugspunkt aus der Preset-Tabelle in der Betriebsart Manuell
aktivieren
Betriebsart Manueller Betrieb wählen
Preset-Tabelle anzeigen lassen
Bezugspunkt-Numer wählen, die Sie aktivieren wol-
len, oder
über die Taste GOTO die Bezugspunkt-Numer wäh-
len, die Sie aktivieren wollen, mit der Taste ENT
bestätigen
Bezugspunkt aktivieren
Aktivieren des Bezugspunktes bestätigen. Die TNC
setzt die Anzeige und – wenn definiert – die Grund-
drehung
Preset-Tabelle verlassen
Bezugspunkt aus der Preset-Tabelle in einem NC-Programm akti-
vieren
Um Bezugspunkte aus der Preset-Tabelle während des Programm-
laufs zu aktivieren, benutzen Sie den Zyklus 247. Im Zyklus 247 defi-
nieren Sie lediglich die Nummer des Bezugspunktes den Sie aktivieren
wollen (siehe „BEZUGSPUNKT SETZEN (Zyklus G247)” auf Seite
430).
Beim Aktivieren eines Bezugspunktes aus der Preset-
Tabelle, setzt die TNC alle aktiven Koordinaten-Umrech-
nungen zurück, die mit folgenden Zyklen aktiviert wurden:
„ Zyklus 7, Nullpunkt-Verschiebung
„ Zyklus 8, Spiegeln
„ Zyklus 10, Drehung
„ Zyklus 11, Maßfaktor
„ Zyklus 26, achsspezifischer Maßfaktor
Die Koordinaten-Umrechnung aus Zyklus 19, Bearbei-
tungsebene schwenken bleibt dagegen aktiv.
