HEIDENHAIN iTNC 530 61
2.2 V
e
rf
ahr
e
n der Masc
hinenac
h
sen
Display

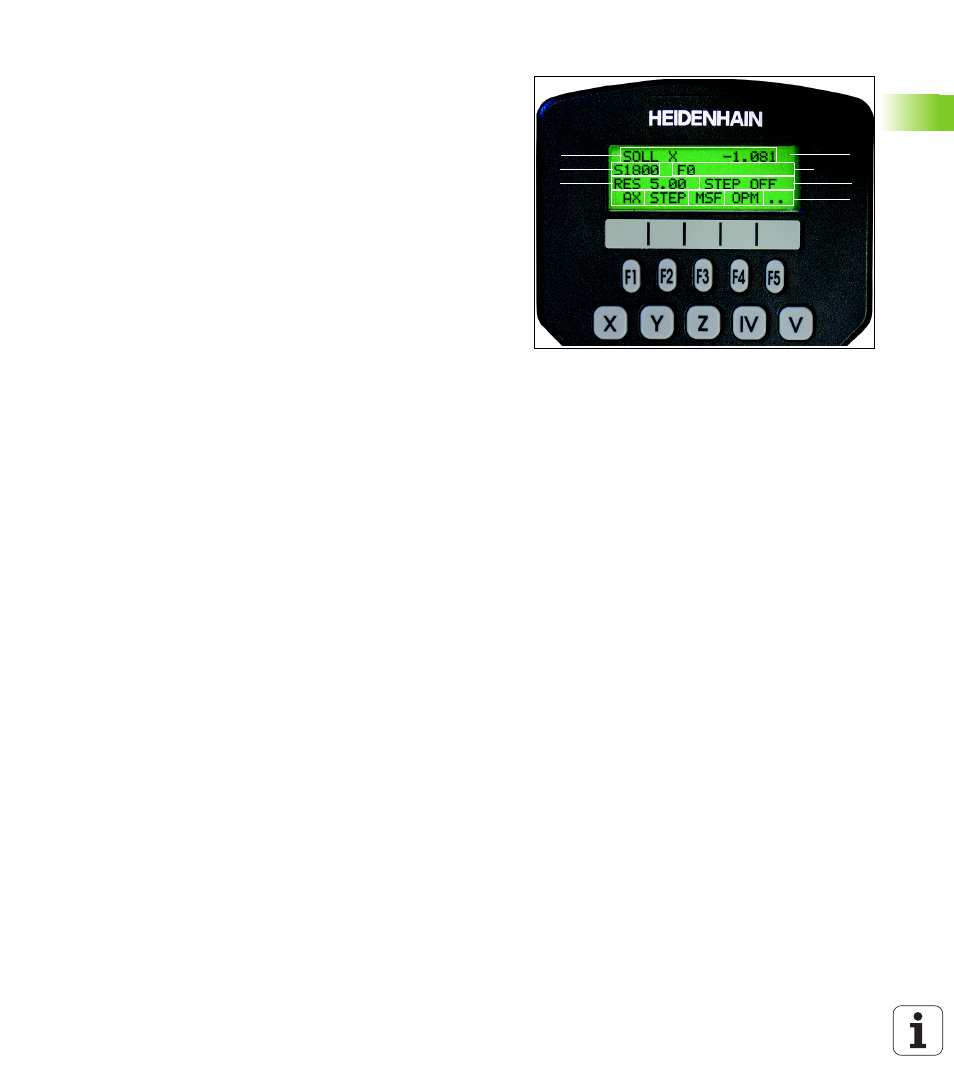

Das Handrad-Display (siehe Bild) besteht aus 4 Zeilen. Die TNC zeigt
darin folgende Informationen an:
Zu verfahrende Achse wählen
Die Hauptachsen X, Y und Z, sowie zwei weitere, vom Maschinenher-
steller definierbare Achsen, können Sie direkt über die Achswahlta-
sten aktivieren. Wenn Ihre Maschine über weitere Achsen verfügt,
gehen Sie wie folgt vor:
8 Handrad-Softkey F1 (AX) drücken: Die TNC zeigt auf dem Handrad-
Display alle aktiven Achsen an. Die momentan aktive Achse blinkt
8 Gewünschte Achse mit Handrad-Softkeys F1 (->) oder F2 (<-) wäh-
len und mit Handrad-Softkey F3 (OK) bestätigen
Handrad-Empfindlichkeit einstellen
Die Handrad-Empfindlichkeit legt fest, welchen Weg eine Achse pro
Handrad-Umdrehung verfahren soll. Die definierbaren Empfindlichkei-
ten sind fest eingestellt und über die Handrad-Pfeiltasten direkt wähl-
bar (nur wenn Schrittmaß nicht aktiv ist).
Einstellbare Empfindlichkeiten: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20
[mm/Umdrehung bzw. Grad/Umdrehung]
1 SOLL X+1.563 : Art der Positionsanzeige und Position der gewähl-
ten Achse
2 * : STIB (Steuerung in Betrieb)
3 S1000 : Aktuelle Spindeldrehzahl
4 F500 : Aktueller Vorschub, mit dem die gewählte Achse momen-
tan verfahren wird
5 E : Fehler steht an
6 3D : Funktion Bearbeitungsebene schwenken ist aktiv
7 2D : Funktion Grunddrehung ist aktiv
8 RES 5.0 : Aktive Handrad-Auflösung. Weg in mm/Umdrehung (°/
Umdrehung bei Drehachsen), den die gewählte Achse bei einer
Handradumdrehung verfährt
9 STEP ON bzw. OFF: Schrittweises Positionieren aktiv bzw. inaktiv.
Bei aktiver Funktion zeigt die TNC zusätzlich das aktive Verfahr-
schritt an
10 Softkey-Leiste: Auswahl verschiedener Funktionen, Beschrei-
bung in den nachfolgenden Abschnitten
1
3
8
2
4 bis 7
9
10
