380
8 Programmieren: Zyklen
8.6 SL
-Zyklen

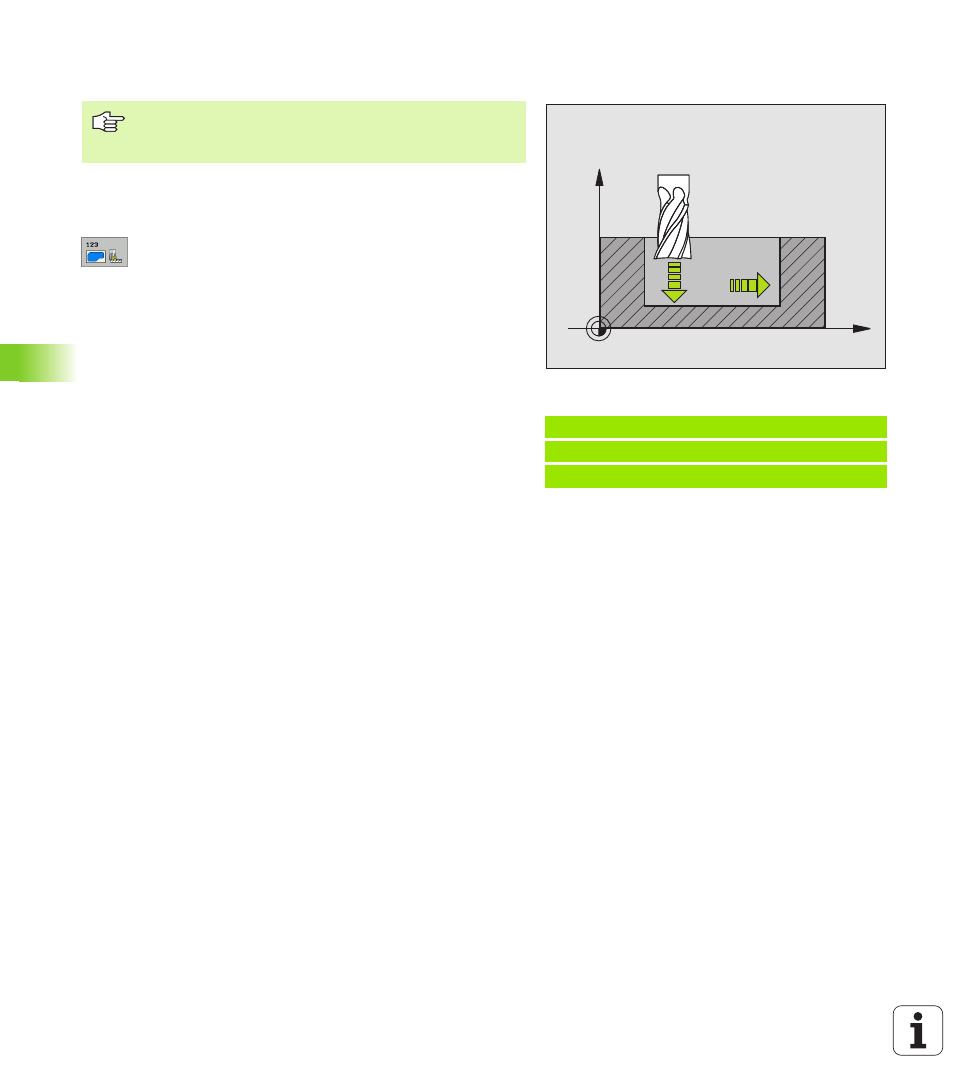

SCHLICHTEN TIEFE (Zyklus G123)
Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die
zu bearbeitende Fläche. Anschließend wird das beim Ausräumen ver-
bliebene Schlichtaufmaß abgefräst.
8
Vorschub Tiefenzustellung
Q11: Verfahrgeschwin-
digkeit des Werkzeugs beim Einstechen
8
Vorschub Ausräumen
Q12: Fräsvorschub
Beispiel: NC-Satz
N60 G123 SCHLICHTEN TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=350
;VORSCHUB RAEUMEN
X
Z
Q11
Q12
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche.
